ইউএল সার্টিফিকেশন
এসি থ্রি ফেজ মেজারমেন্ট
ডিআইএন রেল বা প্যানেল মাউন্ট করা ইনস্টলেশন অপটিনাল
4DI/2DO
2-63 তম হারমোনিক
RS485 যোগাযোগ
সিই যোগাযোগ ঐচ্ছিক
+86-18702106858 / +86-21-69156352

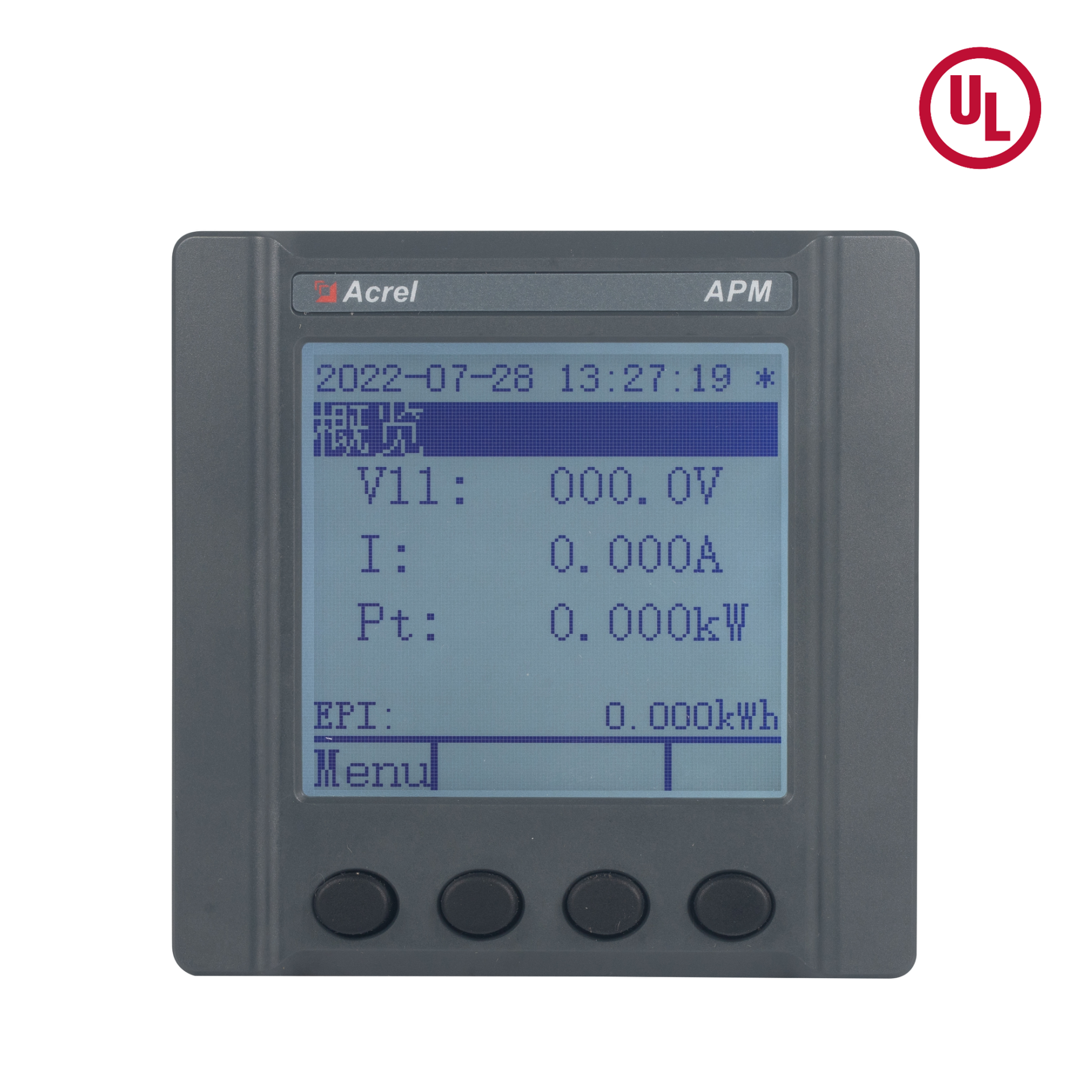

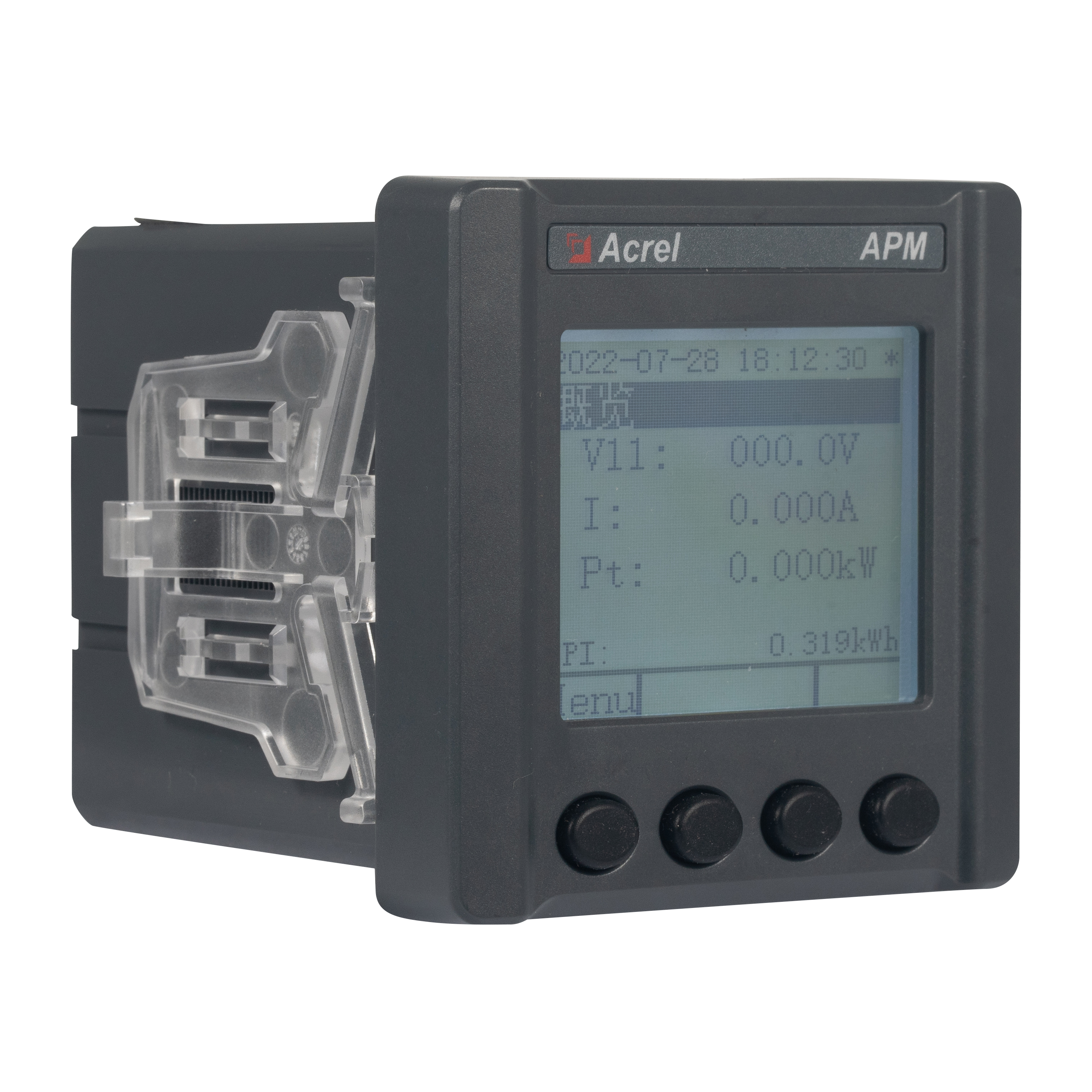

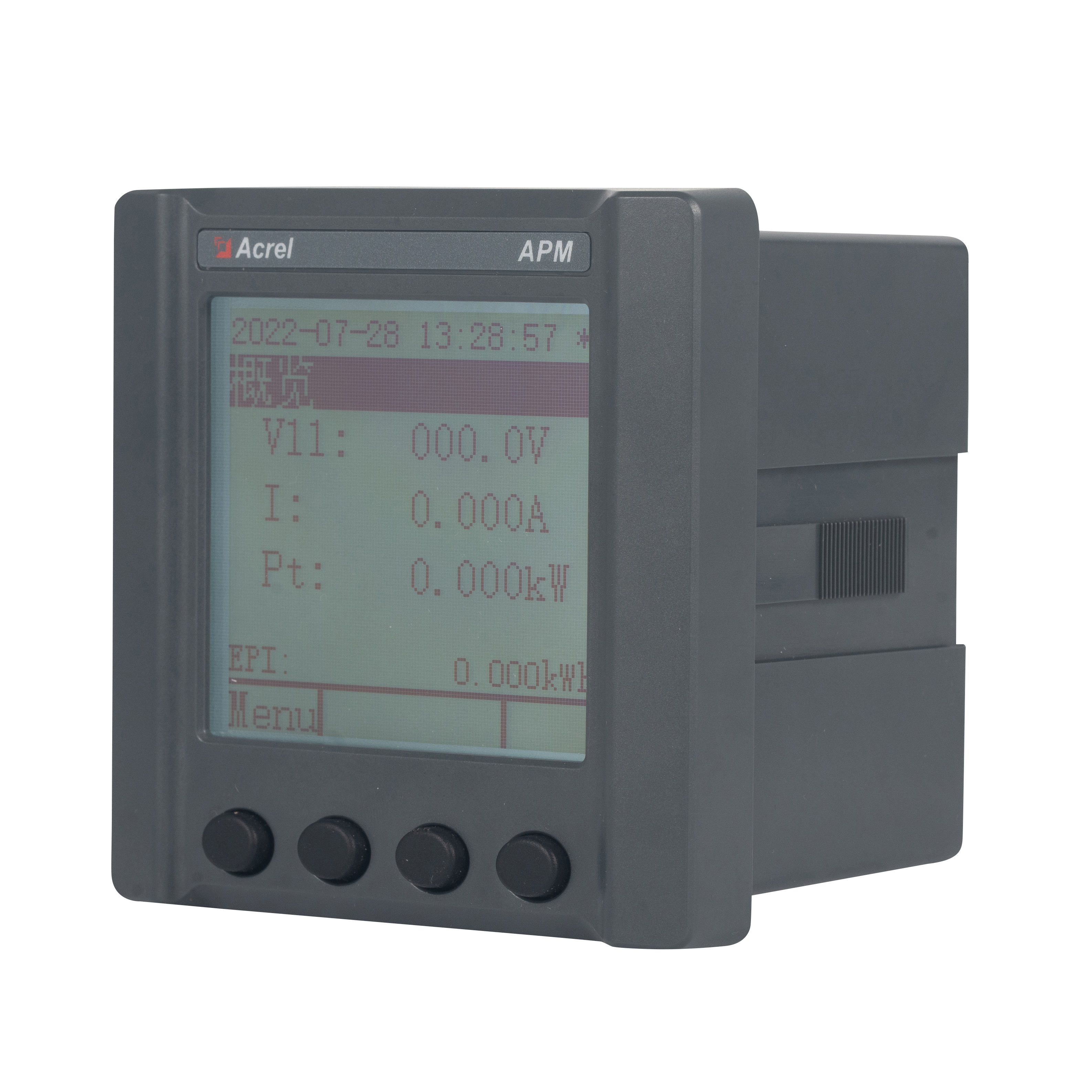

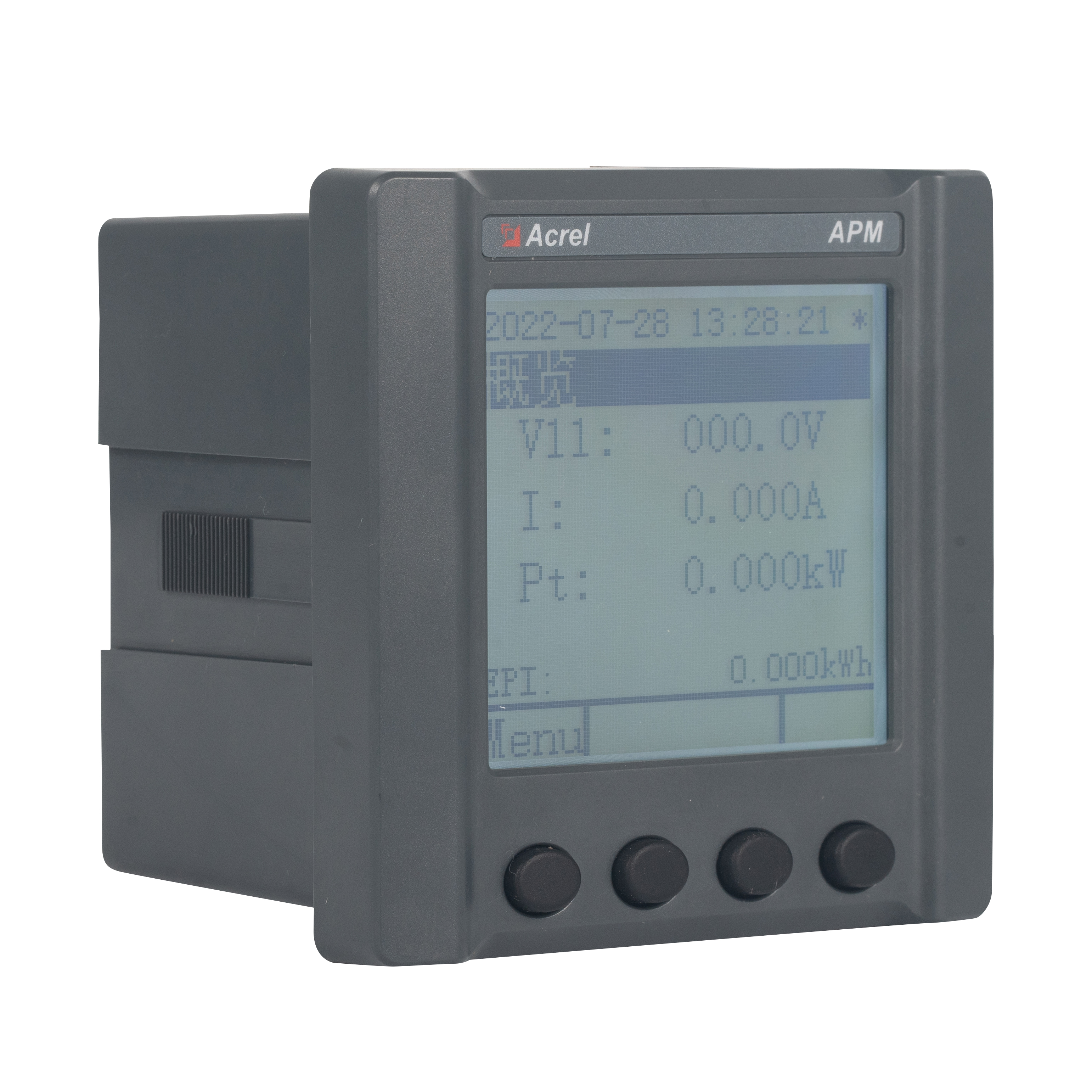

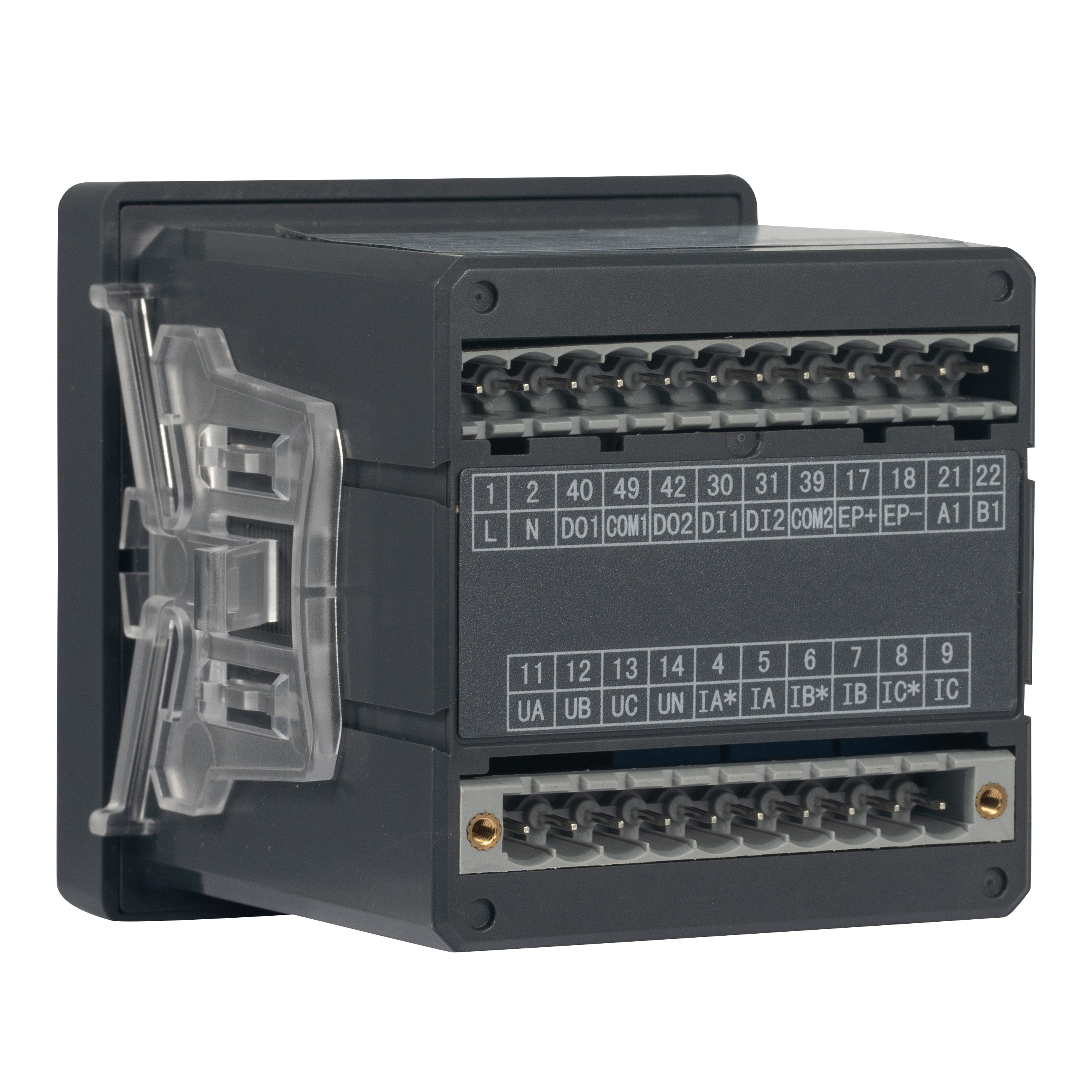

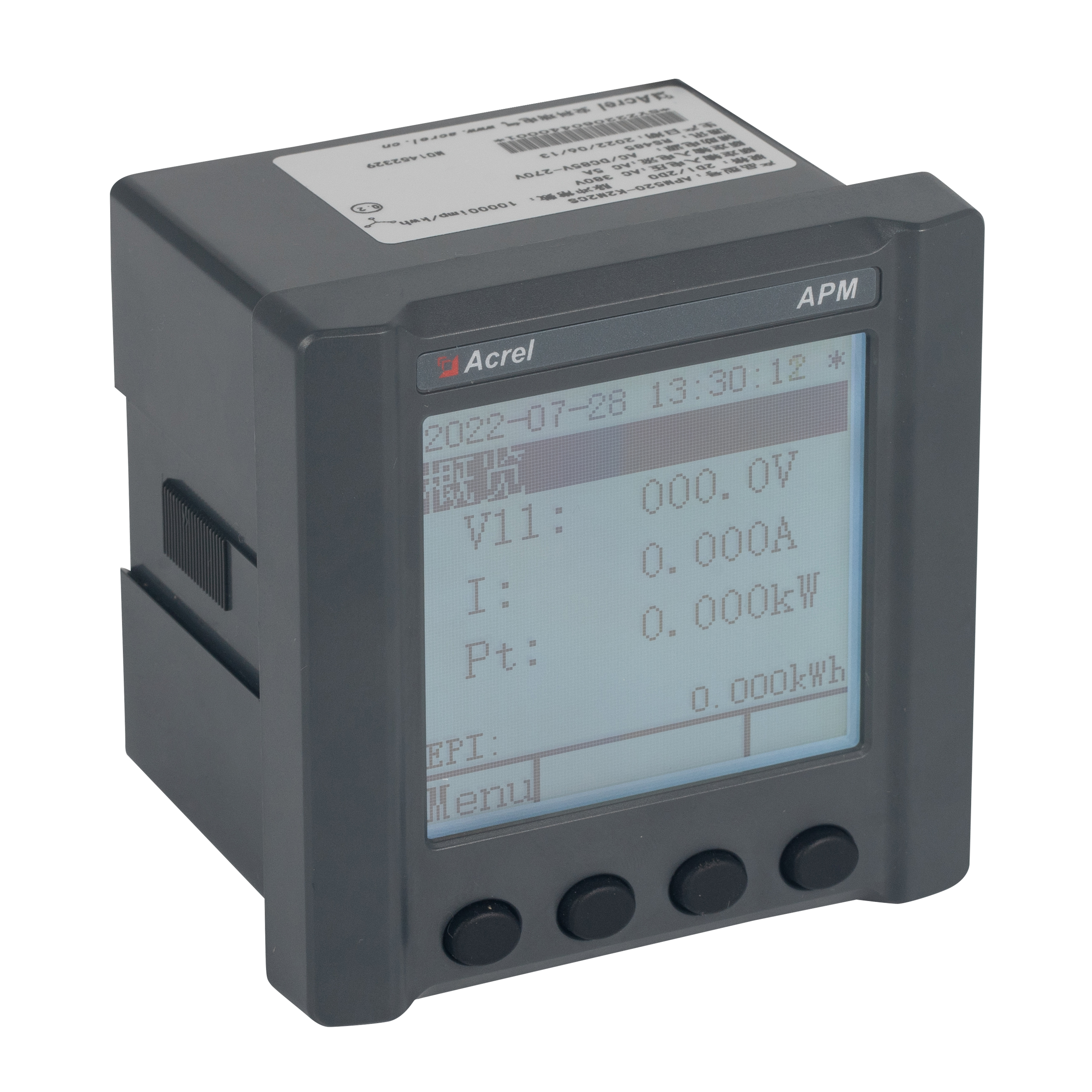

APM521 নেটওয়ার্ক পাওয়ার মিটার (এখন থেকে মিটার হিসাবে উল্লেখ করা হয়েছে) IEC আন্তর্জাতিক মান অনুযায়ী ডিজাইন করা হয়েছে, এতে সম্পূর্ণ বৈদ্যুতিক পরিমাণ পরিমাপ, শক্তি পরিসংখ্যান, পাওয়ার গুণমান বিশ্লেষণ, ইভেন্ট লগিং ফাংশন এবং নেটওয়ার্ক যোগাযোগের ক্ষমতা রয়েছে। এটি প্রাথমিকভাবে পাওয়ার গ্রিডগুলিতে পাওয়ার সাপ্লাই মানের ব্যাপক পর্যবেক্ষণের জন্য ব্যবহৃত হয়। মিটারের এই সিরিজটি DI/DO মডিউল এবং AO মডিউল দিয়ে সজ্জিত যা প্রচুর ফাংশন অফার করে, যা সম্পূর্ণ বৈদ্যুতিক পরিমাণ পরিমাপের নমনীয় বাস্তবায়ন এবং বৈদ্যুতিক সার্কিটে সুইচের অবস্থা পর্যবেক্ষণ করার অনুমতি দেয়।
ফাংশন:
| পরিমাপ পরামিতি | মোট বৈদ্যুতিক পরিমাপ |
| ফোর-চতুর্ভুজ শক্তি, ফোর-চতুর্ভুজ প্রতিক্রিয়াশীল বৈদ্যুতিক শক্তি, বিভক্ত ফেজ বিদ্যুৎ, স্পষ্ট শক্তি | |
| পালস আউটপুট | মোট সক্রিয় শক্তি, মোট প্রতিক্রিয়াশীল শক্তি বৈদ্যুতিক শক্তি পালস আউটপুট |
| চাহিদা | থ্রি-ফেজ কারেন্ট, অ্যাক্টিভ পাওয়ার, রিঅ্যাকটিভ পাওয়ার, অ্যাপারেন্ট পাওয়ার রিয়েল-টাইম ডিমান্ড এবং সর্বোচ্চ ডিমান্ড (টাইমস্ট্যাম্প সহ), গত মাসের সর্বোচ্চ চাহিদা (টাইমস্ট্যাম্প সহ)। |
| চরম মূল্য পরিসংখ্যান | বর্তমান, লাইন ভোল্টেজ, ফেজ ভোল্টেজ, সক্রিয় শক্তি, প্রতিক্রিয়াশীল শক্তি এবং অন্যান্য বৈদ্যুতিক পরামিতি এই মাসের এবং গত মাসের চরম মান (টাইম স্ট্যাম্প সহ) |
| পাওয়ার গুণমান | কারেন্ট, লাইন ভোল্টেজ, ফেজ ভোল্টেজের ভারসাম্যহীনতা |
| ভোল্টেজ ফেজ কোণ, বর্তমান ফেজ কোণ | |
| ভোল্টেজ এবং বর্তমানের মোট (বিজোড়, জোড়) সুরেলা বিষয়বস্তু | |
| ভোল্টেজ এবং বর্তমানের হারমোনিক সামগ্রী (2-63 বার) | |
| ভোল্টেজ পিক সহগ | |
| টেলিফোন ওয়েভফর্ম ফ্যাক্টর | |
| বর্তমান কে-ফ্যাক্টর | |
| ভেক্টর | |
| ভোল্টেজ এবং বর্তমান তরঙ্গরূপ | |
| মৌলিক ভোল্টেজ, কারেন্ট এবং পাওয়ার ফ্যাক্টর | |
| ভোল্টেজ বিচ্যুতি, ফ্রিকোয়েন্সি বিচ্যুতি | |
| পজিটিভ - সিকোয়েন্স ভোল্টেজ, নেতিবাচক - সিকোয়েন্স ভোল্টেজ, শূন্য - সিকোয়েন্স ভোল্টেজ | |
| ইতিবাচক - ক্রম বর্তমান, ঋণাত্মক - ক্রম বর্তমান, শূন্য - ক্রম বর্তমান | |
| হিমায়িত বৈদ্যুতিক শক্তি | 24 - ঘন্টা হিমায়িত বৈদ্যুতিক শক্তি, 31 - দিনের হিমায়িত বৈদ্যুতিক শক্তি, ডিসেম্বর হিমায়িত বৈদ্যুতিক শক্তি, নিয়মিত - সময় হিমায়িত বৈদ্যুতিক শক্তি |
| ইভেন্ট লগিং | ডিআইডিও রেকর্ড, যা শেষ 128টি ডিআইডি রেকর্ড রেকর্ড করতে পারে |
| অ্যালার্ম লগিং | শেষ 128 অ্যালার্ম রেকর্ড করা যেতে পারে |
| যোগাযোগ | Modbus - RTU প্রোটোকল, DL/T 645-2007 সংবিধি |
| ঐচ্ছিক বৈশিষ্ট্য | 4-চ্যানেল ডিজিটাল ইনপুট এবং 2-চ্যানেল ডিজিটাল আউটপুট |
| এনালগ আউটপুটের 2টি চ্যানেল, 4-20mA | |
| Modbus - RTU প্রোটোকল সহ দ্বিতীয় RS485 যোগাযোগ চ্যানেল প্রসারিত করুন | |
| MODBUS-TCP প্রোটোকল，FTP প্রোটোকল এর সাথে ইথারনেট যোগাযোগ প্রসারিত করুন |
| আইটেম | কর্মক্ষমতা পরামিতি | |||
| ভোল্টেজ | রেটেড ভোল্টেজ (ইউএল, CE) | 66VAC L-N 115VAC L-L | ||
| 230VAC L-N 400VAC L-L | ||||
| 277VAC L-N 480VAC L-L | ||||
| 400VAC L-N 690VAC L-L | ||||
| রেটেড ভোল্টেজ (সিপিএ) | 3P3L | 3P4L | ||
| 3x100V | 3x57.7/100V | |||
| 3x380V | 3x220/380V | |||
| 3x690V | 3x400/690V | |||
| ওভারলোড | 1.2 বার রেটিং (একটানা) | |||
| 1 সেকেন্ডের জন্য 2 বার রেটিং | ||||
| শক্তি খরচ | <1VA | |||
| নির্ভুলতা ক্লাস | ত্রুটি ±0.2% | |||
| কারেন্ট | রেট করা বর্তমান (UL, CE) | 1A, 5A | ||
| রেট করা বর্তমান (সিপিএ) | 0.015-0.075（6）A（সক্রিয় শক্তি） | |||
| 3X1(6)A (প্রতিক্রিয়াশীল শক্তি) | ||||
| ওভারলোড | 1.2 বার রেটিং (একটানা) | |||
| 1 সেকেন্ডের জন্য 10 গুণ রেটিং | ||||
| শক্তি খরচ | <0.2VA | |||
| নির্ভুলতা ক্লাস | ত্রুটি ±0.2% | |||
| শক্তি | সক্রিয়, প্রতিক্রিয়াশীল, আপাত শক্তি, ত্রুটি ±0.2% | |||
| গ্রিড ফ্রিকোয়েন্সি | ইউএল, সিই | 50Hz/60Hz, ত্রুটি ±0.2% | ||
| CPA | 50Hz, ত্রুটি ±0.2% | |||
| প্রতিক্রিয়া হার | ≤200ms (ভোল্টেজ, কারেন্ট, পাওয়ার) | |||
| ≤1s (বৈদ্যুতিক শক্তি) | ||||
| পরিমাপ বিভাগ | 66ULN(＋20%) 115ULL(＋20%) CATⅢ | |||
| 230ULN(＋20%) 400ULL(＋20%) CATⅢ | ||||
| 277ULN(＋20%) 480ULL(＋20%) CATⅢ | ||||
| 400ULN(＋20%) 690ULL(＋20%) CATⅡ | ||||
| মিটারিং | বৈদ্যুতিক শক্তি | সক্রিয় শক্তি : ক্লাস D（0.2S） | ||
| প্রতিক্রিয়াশীল শক্তি (ক্লাস 2 সঠিকতা) | ||||
| অক্জিলিয়ারী পাওয়ার সাপ্লাই | AC/DC 85-300V | |||
| শক্তি খরচ≤4W、10VA | ||||
| ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য | ইলেক্ট্রোস্ট্যাটিক স্রাব অনাক্রম্যতা ক্লাস IV | |||
| বৈদ্যুতিক দ্রুত ক্ষণস্থায়ী বিস্ফোরণ প্রতিরোধ ক্ষমতা শ্রেণী চতুর্থ | ||||
| ঢেউ (শক) অনাক্রম্যতা ক্লাস IV | ||||
| নিরাপত্তা | শক্তি frequency withstand voltage | যোগাযোগ এবং সংকেত ইনপুট মধ্যে, AC4kV 1মিন | ||
| অন্তরণ প্রতিরোধের | কেসিং এ ইনপুট এবং আউটপুট টার্মিনাল >500MΩ | |||
| যোগাযোগ | ইন্টারফেস এবং যোগাযোগ প্রোটোকল | RS485 ইন্টারফেস, Modbus RTU প্রোটোকল | ||
| যোগাযোগ address range | মডবাস আরটিইউ: 1~ 247； | |||
| বড হার | সমর্থন 1200bps-38400bps | |||
| পরিবেশ | অপারেটিং তাপমাত্রা | -40℃～ 70℃ | ||
| স্টোরেজ তাপমাত্রা | -40℃～ 80℃ | |||
| আপেক্ষিক আর্দ্রতা | ≤95% (ঘনকরণ ছাড়া) | |||
| উচ্চতা | ≥2000m，≤5000m শুধুমাত্র AC/DC 85-265V এর ভোল্টেজ পরিসীমা এবং 277/480V এর নিচে ভোল্টেজ সহ পাওয়ার সাপ্লাইয়ের ক্ষেত্রে প্রযোজ্য। | |||
| ইনস্টলেশন পরিবেশ | অভ্যন্তরীণ ব্যবহার (শুকনো অবস্থান) | |||
| আইপি রেটিং | IP54 (সামনের প্যানেল), IP30 (বডি) | |||
| দূষণ ডিগ্রী | ক্লাস 2 | |||
| ওভারভোল্টেজ বিভাগ | OVC III | |||
| রেফারেন্স স্ট্যান্ডার্ড | UL | CAN/CSA C22.2 NO.61010-1-12 | ||
| ইউএল 61010-1 | ||||
| CSA C22.2 No.61010-2-030 | ||||
| ইউএল 61010-2-030 | ||||
| আইইসি, সিই | আইইসি 61010-1 | |||
| IEC EN 61010-2-30 | ||||
| CPA | GB/T17215.321-2021 | |||
| GB/T17215.323-2022 | ||||

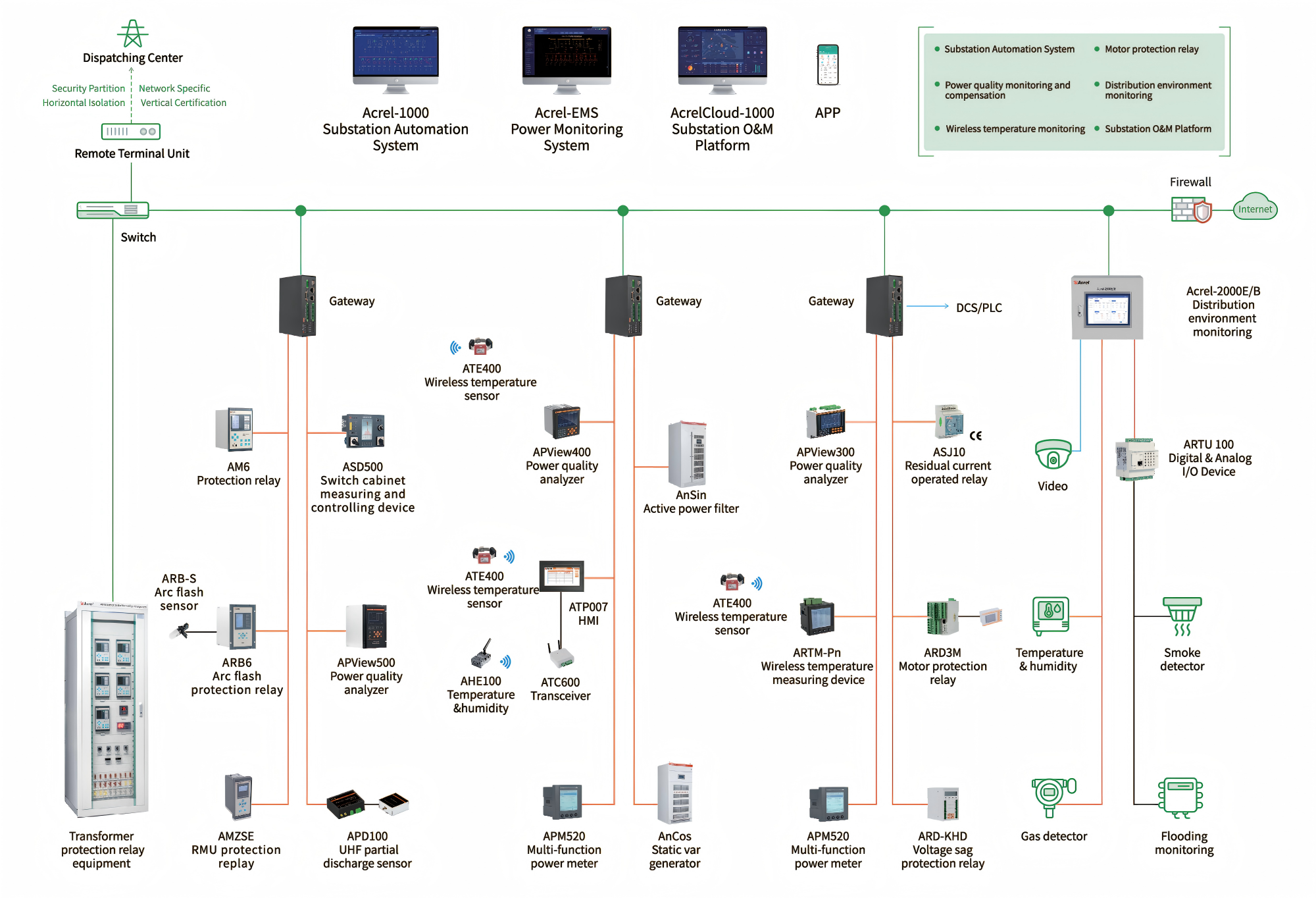

পাওয়ার মনিটরিং সলিউশন

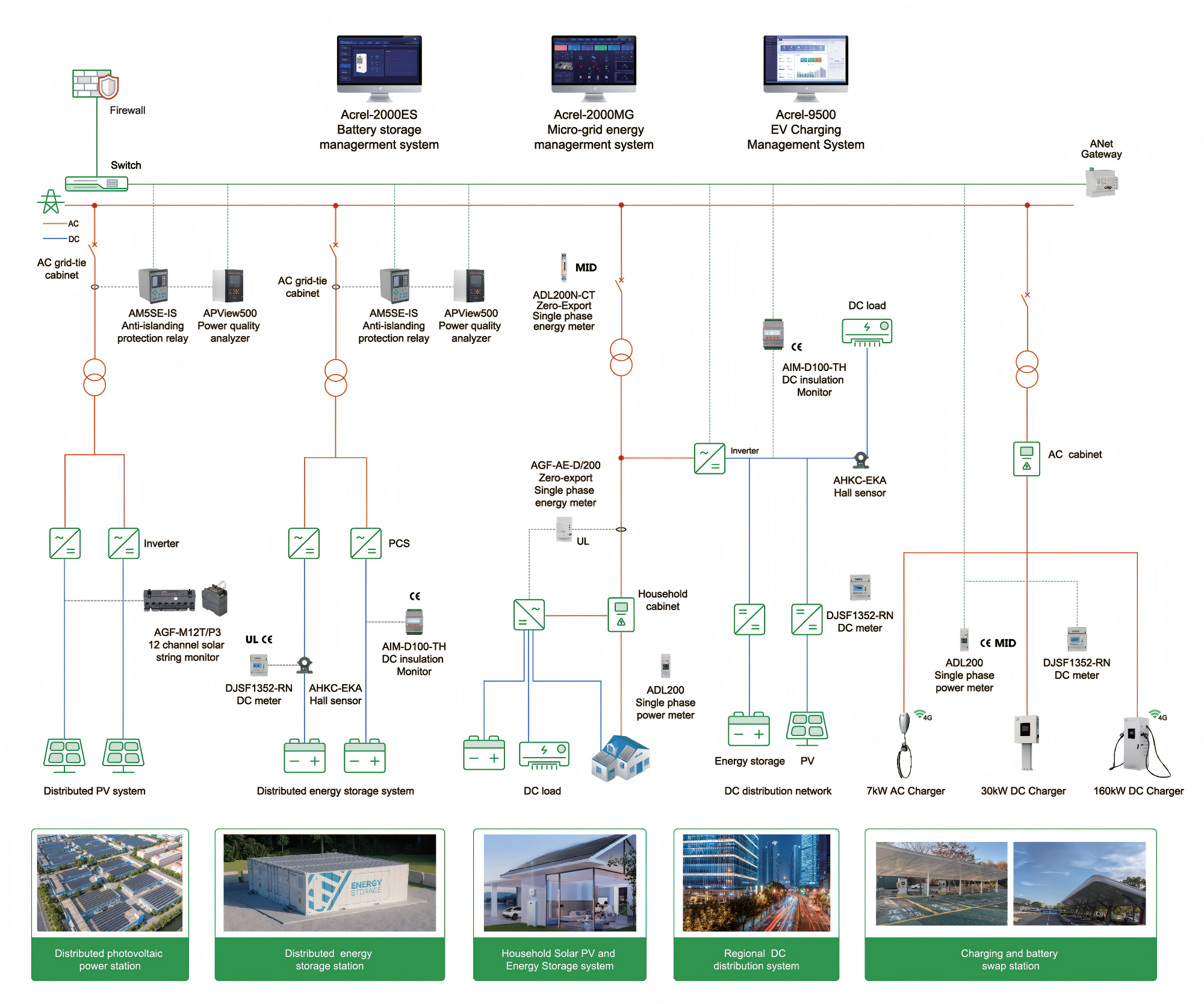

নবায়নযোগ্য শক্তি
