কিভাবে সঠিক মিটার ইনস্টলেশন পদ্ধতি নির্বাচন করবেন?

ডিআইএন রেল/প্যানেল-মাউন্ট নির্বাচনের জন্য একটি গাইড

ভূমিকা:

পাওয়ার ডিস্ট্রিবিউশন ডিজাইন, এনার্জি কনজাম্পশন রিট্রোফিটিং, ফটোভোলটাইক এনার্জি স্টোরেজ এবং বিল্ডিং সাব-মিটারিং প্রজেক্টে, অনেক সিলেকশন ভুল ভুল ইনস্টলেশন পদ্ধতি বেছে নেওয়ার কারণে হয়ে থাকে! অপর্যাপ্ত মন্ত্রিসভা স্থান, গর্ত ড্রিল করতে অক্ষমতা, সাইটে উপলভ্য নেই মাউন্টিং প্রাচীর, এবং ইনস্টলেশন পরবর্তী রক্ষণাবেক্ষণ - সর্বোত্তমভাবে, এটি পুনরায় কাজ এবং সংশোধনের দিকে নিয়ে যায়; সবচেয়ে খারাপভাবে, এটি প্রকল্পের গ্রহণযোগ্যতাকে বিপন্ন করে।

অ্যাক্রেল স্মার্ট মিটারগুলিকে দুটি মূলধারার ইনস্টলেশন প্রকারে বিভক্ত করা হয়েছে — DIN রেল এবং প্যানেল-মাউন্ট — সাইটের নির্মাণের অবস্থা, ক্যাবিনেটের কাঠামো এবং ইনস্টলেশন পরিবেশের উপর ভিত্তি করে। এই নিবন্ধটি পাঁচটি মাত্রা থেকে সুনির্দিষ্ট নির্বাচনের মাধ্যমে ইঞ্জিনিয়ারিং পেশাদারদের গাইড করে: ইনস্টলেশন বৈশিষ্ট্য, প্রযোজ্য পরিস্থিতি, মূল সুবিধা, সংশ্লিষ্ট মডেল এবং সাধারণ সমস্যাগুলি এড়ানোর জন্য, শিল্প ও বাণিজ্যিক বিদ্যুৎ বিতরণ প্রকল্পগুলির 99% কভার করে৷

I. DIN রেল মিটার | ঘন ইন-ক্যাবিনেট ইনস্টলেশনের জন্য শীর্ষ পছন্দ, সর্বাধিক বহুমুখিতা

DIN রেল মিটার বর্তমানে পাওয়ার ডিস্ট্রিবিউশন, নতুন এনার্জি, এবং এনার্জি মনিটরিং প্রজেক্টে সবচেয়ে বেশি ব্যবহৃত এবং সবচেয়ে অভিযোজিত ধরনের। তারা ন্যাশনাল স্ট্যান্ডার্ড DIN 35mm রেল স্ন্যাপ-অন ইন্সটলেশন গ্রহণ করে, যার জন্য কোন ক্যাবিনেট ড্রিলিং এর প্রয়োজন নেই, অত্যন্ত সহজ সমাবেশ এবং বিচ্ছিন্ন করা।

ইনস্টলেশন বৈশিষ্ট্য

ডিস্ট্রিবিউশন বক্স, কন্ট্রোল ক্যাবিনেট এবং কম্বাইনার বক্সের ভিতরে স্ট্যান্ডার্ড রেলের উপর সরাসরি ক্লিপ করা হয়। কমপ্যাক্ট এবং লাইটওয়েট, একটি মডুলার ডিজাইন সহ যা একাধিক ইউনিটের ঘন বিন্যাসকে সমর্থন করে। ইউনিট যোগ করা, প্রতিস্থাপন করা বা সম্প্রসারণ করার জন্য পরে ক্যাবিনেটের কাঠামোতে কোন পরিবর্তনের প্রয়োজন হয় না, অত্যন্ত উচ্চ নির্মাণ এবং রক্ষণাবেক্ষণের দক্ষতা নিশ্চিত করে।

একক-ফেজ DIN রেল মিটার (ADL200 সিরিজ)

একক-ফেজ এসি লো-ভোল্টেজ নেটওয়ার্কের জন্য ডিজাইন করা হয়েছে, ভোল্টেজ, কারেন্ট, পাওয়ার এবং সক্রিয় শক্তি পরিমাপ করা। ঐচ্ছিক RS485 যোগাযোগ (Modbus-RTU প্রোটোকল) সহ 80A পর্যন্ত সরাসরি সংযোগ সমর্থন করে। শক্তি সাব-মিটারিং, বাণিজ্যিক ভাড়াটে বিলিং এবং একক-ফেজ লোড পর্যবেক্ষণের জন্য আদর্শ।

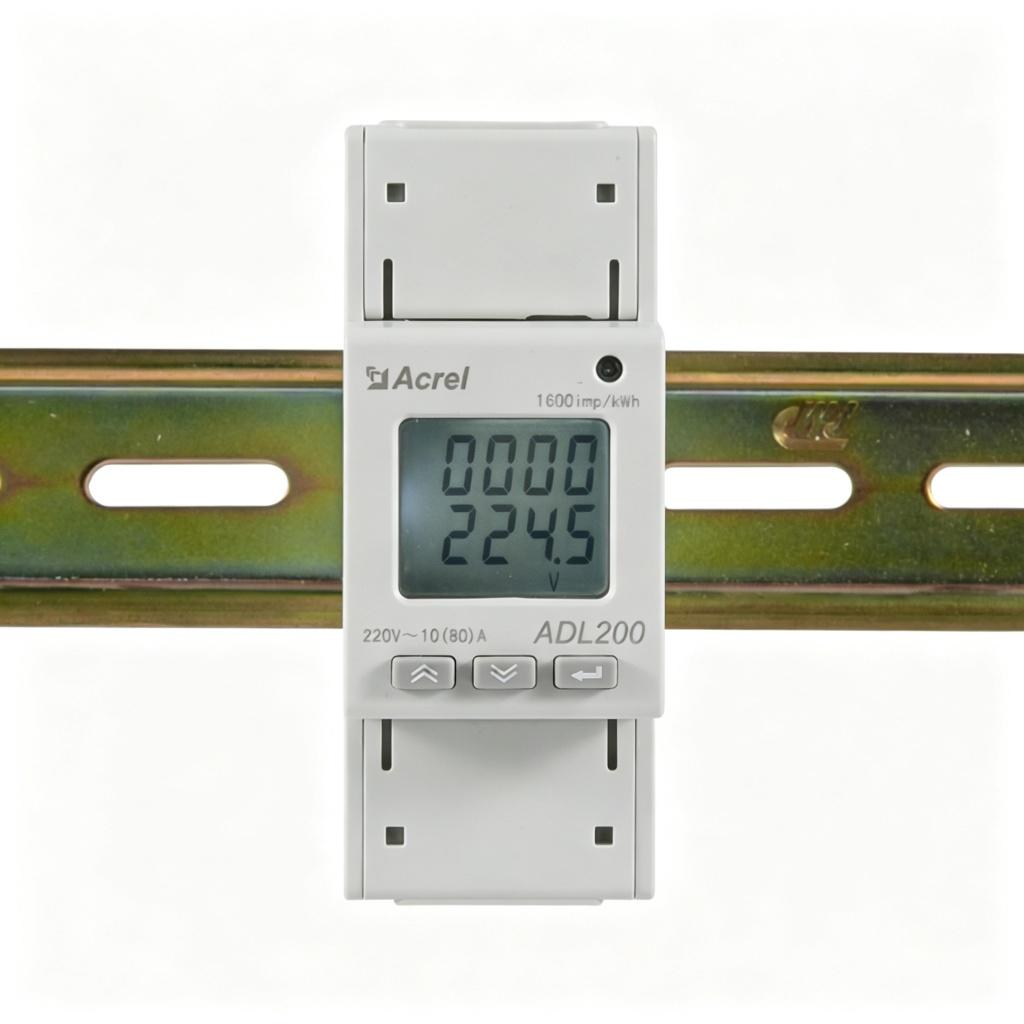

চিত্র: একক-ফেজ DIN রেল মিটার (ADL200)

তিন-ফেজ DIN রেল মিটার ( ADL400 / DTSD1352 সিরিজ )

ভোল্টেজ, কারেন্ট, পাওয়ার, পাওয়ার ফ্যাক্টর, ফ্রিকোয়েন্সি এবং চার-চতুর্থ শক্তি সহ সম্পূর্ণ তিন-ফেজ বৈদ্যুতিক পরামিতি পরিমাপ। 4টি সময় অঞ্চল এবং 8টি সময়সূচী সহ মাল্টি-ট্যারিফ বিলিং সমর্থন করে৷ বৈশিষ্ট্য 2nd-31st সুরেলা সনাক্তকরণ এবং THD বিশ্লেষণ। SCADA এবং শক্তি ব্যবস্থাপনা সিস্টেম একীকরণের জন্য RS485 যোগাযোগ ইন্টারফেস দিয়ে সজ্জিত।

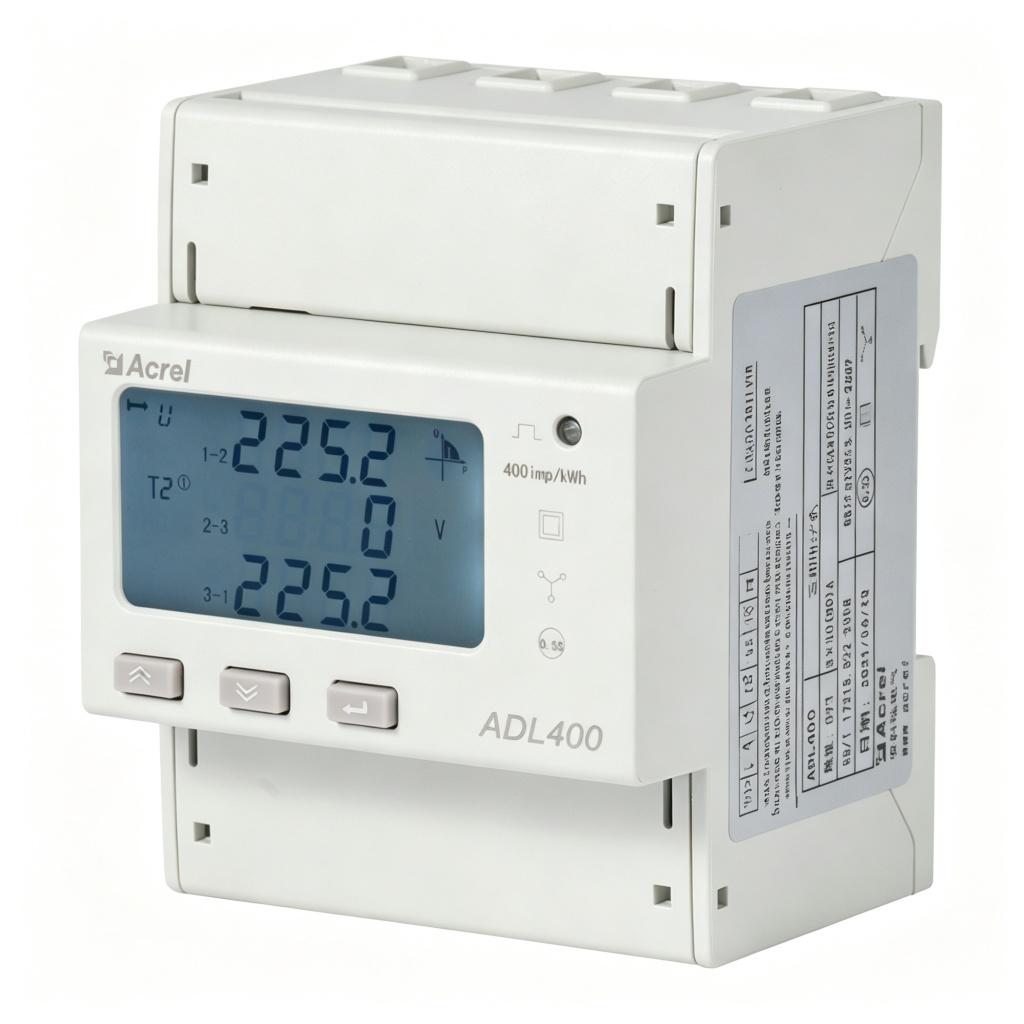

চিত্র: তিন-ফেজ DIN রেল মিটার (ADL400)

DC DIN রেল মিটার (DJSF1352-RN সিরিজ)

ডিসি সিস্টেমের জন্য বিশেষভাবে ইঞ্জিনিয়ারড, ডিসি ভোল্টেজ, কারেন্ট, পাওয়ার এবং ফরোয়ার্ড/রিভার্স এনার্জি পরিমাপ করে। ক্লাস 0.5 নির্ভুলতা উপলব্ধ সহ শান্ট এবং হল সেন্সর বর্তমান সংগ্রহ উভয়ই সমর্থন করে। CE এবং UL দ্বৈত রপ্তানি সম্মতির জন্য প্রত্যয়িত। ইভি চার্জিং স্টেশন, এনার্জি স্টোরেজ সিস্টেম, টেলিকম বেস স্টেশন এবং ডিসি পাওয়ার ডিস্ট্রিবিউশন প্যানেলের জন্য পুরোপুরি উপযুক্ত। Modbus এবং DL/T645 প্রোটোকল সমর্থনের সাথে RS485 যোগাযোগের বৈশিষ্ট্য, প্লাস ডেটা ফ্রিজ এবং ইভেন্ট লগিং ফাংশন।

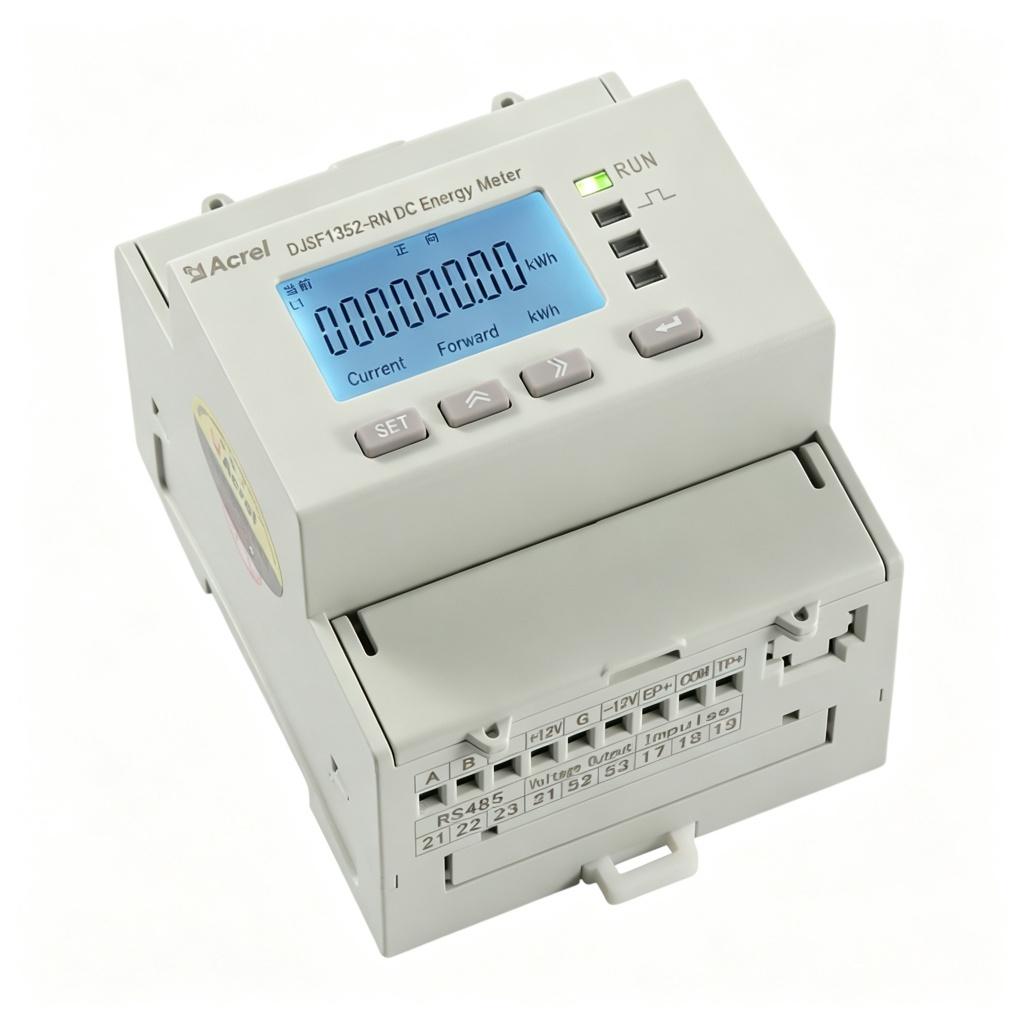

চিত্র: DC DIN রেল মিটার (DJSF1352-RN)

মাল্টি-সার্কিট ডিআইএন রেল এনার্জি মিটার (ADF400L / ADW2xx সিরিজ)

এক মিটার একাধিক ঐতিহ্যবাহী মিটার প্রতিস্থাপন করে — প্রতি চ্যানেলে সম্পূর্ণ বৈদ্যুতিক পরামিতি পরিমাপ সহ 12টি তিন-ফেজ সার্কিট বা 36টি একক-ফেজ সার্কিট সমর্থন করে। বাহ্যিক CT সহ মডুলার ডিজাইন, বিতরণ বাক্স, কলাম হেড ক্যাবিনেট এবং বক্স-টাইপ সাবস্টেশনগুলিতে কেন্দ্রীভূত মিটারিং এবং ঘন মোতায়েন সক্ষম করে। বহু-শুল্ক শক্তি পরিসংখ্যান, চাহিদা পরিমাপ, এবং ইভেন্ট রেকর্ডিং অন্তর্ভুক্ত। দক্ষ ডেটা ইন্টিগ্রেশনের জন্য ইথারনেট এবং RS485 দ্বৈত যোগাযোগ পোর্ট দিয়ে সজ্জিত।

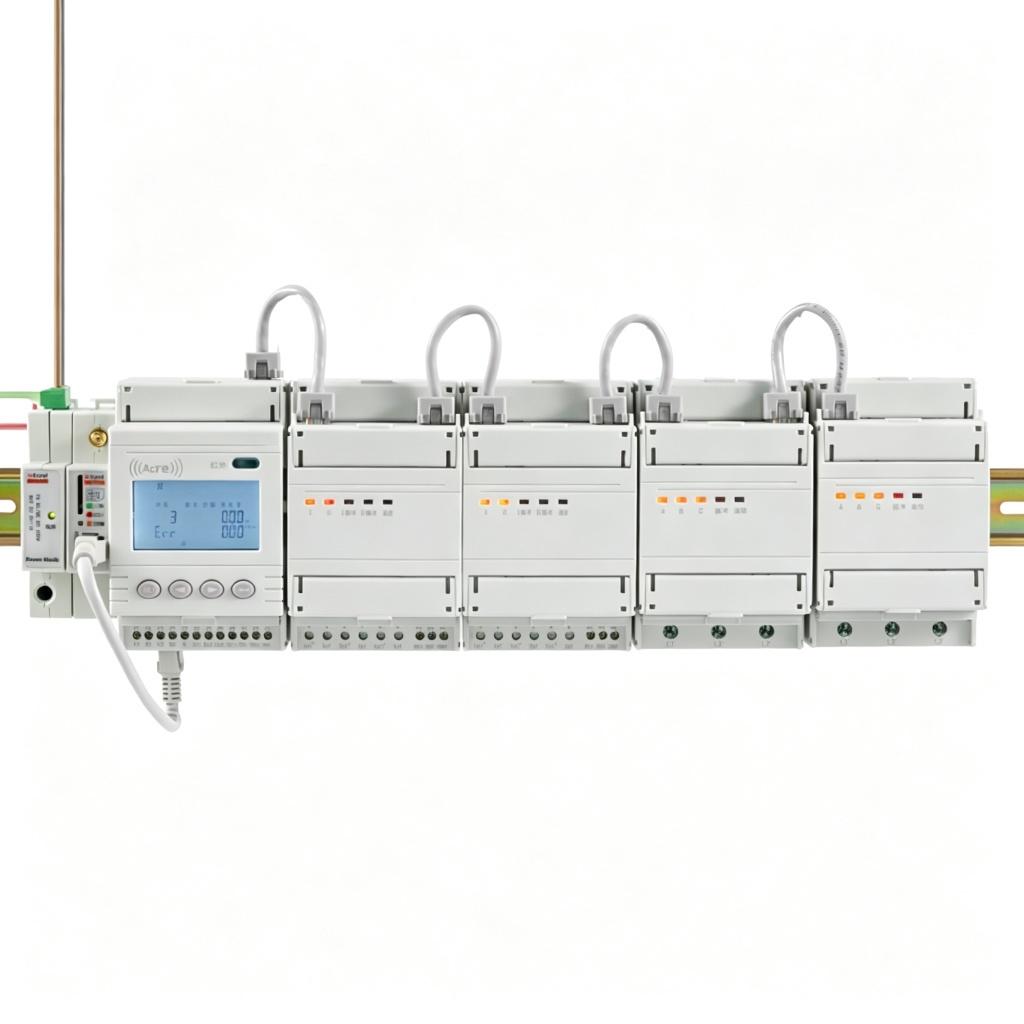

চিত্র: মাল্টি-সার্কিট ডিআইএন রেল এনার্জি মিটার (ADF400L)

২. প্যানেল-মাউন্ট মিটার | সুইচগিয়ারের জন্য ভিজ্যুয়াল মনিটরিং, হাই-এন্ড প্রজেক্টের জন্য স্ট্যান্ডার্ড

প্যানেল-মাউন্ট মিটার, যা ফ্রন্ট-প্যানেল বা ফ্লাশ-মাউন্ট মিটার নামেও পরিচিত, ক্যাবিনেট প্যানেলে সুনির্দিষ্ট ছিদ্র কাটা প্রয়োজন। মিটার বডিটি ক্যাবিনেটের ভিতরে এমবেড করা হয় এবং বাইরের দিকে স্ক্রীনটি উন্মুক্ত থাকে। উচ্চ এবং নিম্ন ভোল্টেজ সুইচগিয়ার এবং কেন্দ্রীয় নিয়ন্ত্রণ সরঞ্জামগুলির জন্য তারা মূলধারার পছন্দ, উচ্চ-কর্মক্ষমতা পর্যবেক্ষণের সাথে নান্দনিকতার সমন্বয়।

ইনস্টলেশন বৈশিষ্ট্য

ফ্লাশ ফিক্সড ইনস্টলেশনের জন্য মিটারের মাত্রা অনুযায়ী ক্যাবিনেটে গর্ত কাটা হয়। প্যানেলের পৃষ্ঠটি সমতল এবং অভিন্ন, স্ক্রীনটি সরাসরি অপারেটরের দিকে মুখ করে, তিন-ফেজ ভোল্টেজ, কারেন্ট, পাওয়ার, পাওয়ার গুণমান এবং অন্যান্য ডেটা রিয়েল-টাইম এবং স্বজ্ঞাত দেখার অনুমতি দেয়।

72mm প্যানেল-মাউন্ট মিটার (AMC72L / PZ72 / AEM72 সিরিজ) — কাটআউট: 67×67 মিমি

কমপ্যাক্ট 72×72mm প্যানেল ডিজাইন যার 67×67mm ক্যাবিনেট কাটআউট। তিন-ফেজ ভোল্টেজ, কারেন্ট, সক্রিয়/প্রতিক্রিয়াশীল শক্তি, পাওয়ার ফ্যাক্টর, ফ্রিকোয়েন্সি এবং চার-চতুর্থ শক্তি পরিমাপ করে। 4টি সময় অঞ্চল সহ মাল্টি-ট্যারিফ বিলিং সমর্থন করে। বৈশিষ্ট্য 2nd-31st সুরেলা THD পরিমাপ, ইভেন্ট রেকর্ডিং, চাহিদা এবং সর্বোচ্চ/ন্যূনতম মান পরিসংখ্যান। রিমোট সিগন্যালিং এবং নিয়ন্ত্রণের জন্য RS485 কমিউনিকেশন (Modbus-RTU), প্লাস ঐচ্ছিক ডিজিটাল ইনপুট এবং রিলে আউটপুট দিয়ে সজ্জিত। কমপ্যাক্ট সুইচগিয়ার এবং ডিস্ট্রিবিউশন প্যানেলের জন্য আদর্শ যেখানে স্থান সীমিত।

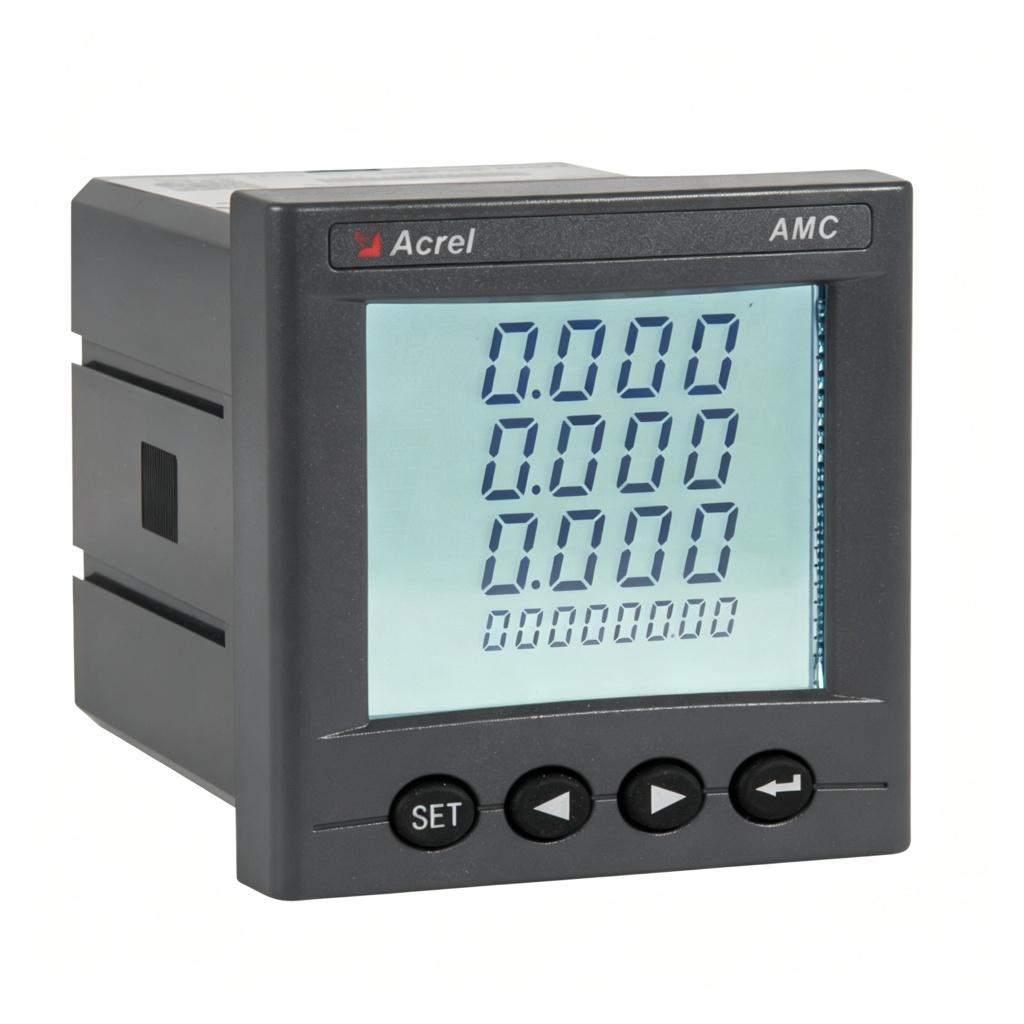

চিত্র: 72mm প্যানেল-মাউন্ট মিটার (AMC72L)

96mm প্যানেল-মাউন্ট মিটার (AMC96L / PZ96 / AEM96 / ACR সিরিজ) - কাটআউট: 88 × 88 মিমি

88×88mm ক্যাবিনেট কাটআউট সহ 96×96mm প্যানেল ডিজাইন — সবচেয়ে ব্যাপক বৈশিষ্ট্য সেট সহ ফ্ল্যাগশিপ প্যানেল-মাউন্ট সিরিজ। বিস্তারিত পাওয়ার গুণমান বিশ্লেষণ সহ উচ্চ-নির্ভুলতা সম্পূর্ণ বৈদ্যুতিক পরামিতি পরিমাপ প্রদান করে (63তম পর্যন্ত হারমোনিক্স, ভোল্টেজ/কারেন্ট ভারসাম্যহীনতা, ফ্লিকার)। 12 মাস পর্যন্ত ঐতিহাসিক ডেটা লগিং সহ বহু-শুল্ক শক্তি ব্যবস্থাপনাকে সমর্থন করে। একাধিক I/O বিকল্পগুলি (ডিজিটাল ইনপুট, রিলে আউটপুট, অ্যানালগ আউটপুট), RS485 যোগাযোগ, এবং ঐচ্ছিক ইথারনেট সংযোগ বৈশিষ্ট্যগুলি। ACR সিরিজ উন্নত নেটওয়ার্ক পাওয়ার বিশ্লেষণ ক্ষমতা যোগ করে। হাই-এন্ড সুইচগিয়ার, MV/LV ডিস্ট্রিবিউশন প্যানেল এবং ক্রিটিক্যাল পাওয়ার মনিটরিং অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।

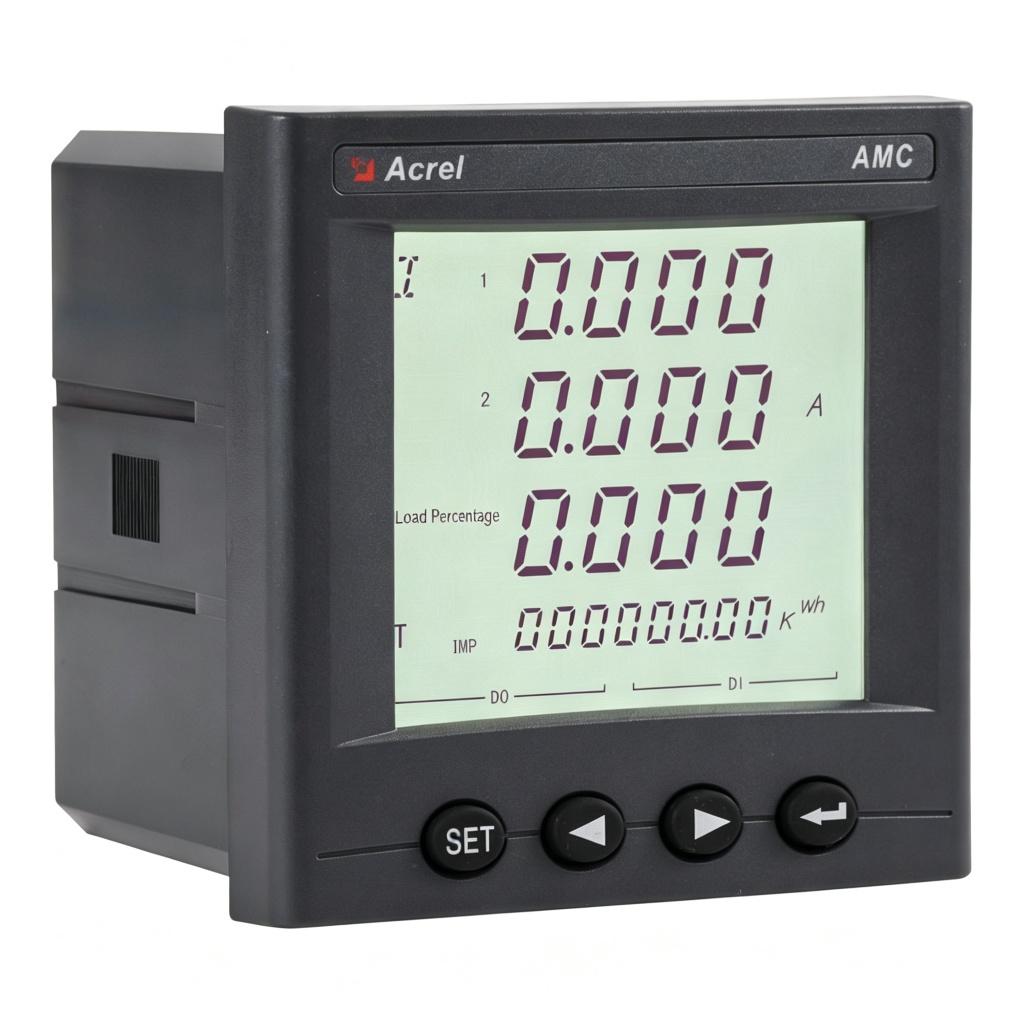

চিত্র: 96mm প্যানেল-মাউন্ট মিটার (AMC96L)

III. দ্রুত নির্বাচন সারাংশ | 30 সেকেন্ডের মধ্যে ডান মিটারে লক করুন

একটি মিটার নির্বাচন করার সময়, প্রথমে ইনস্টলেশন পদ্ধতি নির্ধারণ করুন, তারপর ফাংশন, পরামিতি এবং সার্টিফিকেশন! সাইটের মন্ত্রিপরিষদের অবস্থা, ইনস্টলেশন পরিবেশ এবং প্রকল্পের মানগুলির উপর ভিত্তি করে সুনির্দিষ্ট নির্বাচন মৌলিকভাবে গর্ত-ড্রিলিং পুনরায় কাজ, ইনস্টলেশনের সীমাবদ্ধতা এবং গ্রহণযোগ্যতা ব্যর্থতার মতো সমস্যাগুলি এড়ায়।
