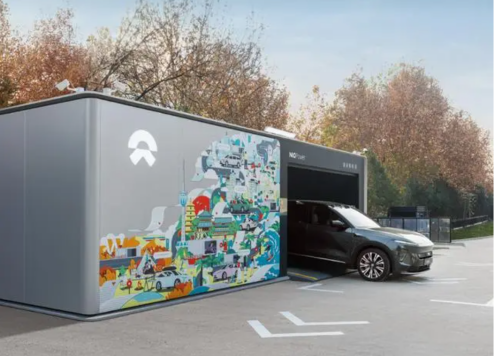

Acrel ব্যাটারি সোয়াপ স্টেশনগুলির ডিজিটাল O&M-এর জন্য NIO-কে সমাধান প্রদান করে

গ্রাহকের প্রয়োজন

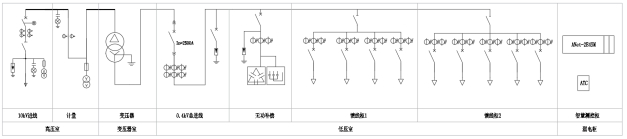

ব্যাটারি সোয়াপ স্টেশন পাওয়ার ডিস্ট্রিবিউশন সিস্টেম সাধারণত কনটেইনার-টাইপ সাবস্টেশন ব্যবহার করে। এই তিনটি পৃথক বগি নিয়ে গঠিত: উচ্চ-ভোল্টেজ, ট্রান্সফরমার এবং কম-ভোল্টেজ। তাদের বৈদ্যুতিক ক্ষমতা 630kVA থেকে 1250kVA পর্যন্ত, স্টেশনের আকারের সাথে পরিবর্তিত হয়, যেমন চিত্রে দেখানো হয়েছে।

NIO ব্যাটারি অদলবদল স্টেশন কন্টেইনার-টাইপ সাবস্টেশনগুলির বুদ্ধিমান ব্যবস্থাপনার জন্য মানসম্মত প্রয়োজনীয়তা স্থাপন করেছে, বৈদ্যুতিক পরামিতিগুলির জন্য পর্যবেক্ষণের প্রয়োজনীয়তা, যোগাযোগের পয়েন্টগুলির তাপমাত্রা এবং ট্রান্সফরমার রুমে পরিবেশগত পরামিতিগুলির পাশাপাশি উচ্চ- এবং কম-ভোল্টেজ কম্পার্টমেন্টগুলির জন্য নির্দিষ্ট করে।

Acrel সমাধান

সরঞ্জাম কনফিগারেশন এবং নেটওয়ার্ক স্কিম

সাইটের প্রয়োজনীয়তা অনুসারে, বক্স-টাইপ সাবস্টেশনটি Acrel মাইক্রোপ্রসেসর-ভিত্তিক সুরক্ষা ডিভাইস, হারমোনিক সনাক্তকরণ ডিভাইস, মাল্টি-ফাংশনাল মিটার, ওয়্যারলেস তাপমাত্রা সেন্সর, প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ কন্ট্রোলার এবং বুদ্ধিমান ক্যাপাসিটর ক্ষতিপূরণ ডিভাইসগুলির সাথে সজ্জিত। এই ডিভাইসগুলি স্মার্ট পরিমাপ এবং নিয়ন্ত্রণ ক্যাবিনেটে অবস্থিত বুদ্ধিমান গেটওয়ে ANet-2E4SM-এর সাথে একটি RS485 বাসের মাধ্যমে সংযুক্ত রয়েছে৷ অবশেষে, ডেটা 4G এর মাধ্যমে NIO ব্যাটারি সোয়াপ স্টেশন অপারেশন এবং রক্ষণাবেক্ষণ ব্যবস্থাপনা প্ল্যাটফর্মে আপলোড করা হয়।

প্ল্যাটফর্ম

যেহেতু NIO একটি ব্যাটারি সোয়াপ স্টেশন অপারেশন এবং রক্ষণাবেক্ষণ প্ল্যাটফর্ম প্রতিষ্ঠা করেছে, এই প্রকল্পের কন্টেইনার-টাইপ সাবস্টেশন থেকে ডেটা ANet-2E4SM ইন্টেলিজেন্ট গেটওয়ে দ্বারা সংগ্রহ করা হয় এবং প্রয়োজনীয় বিন্যাসে প্ল্যাটফর্মে আপলোড করা হয়। গেটওয়ে, একটি এমবেডেড সিস্টেম সহ, উচ্চ-স্তরের প্ল্যাটফর্মগুলির সাথে নির্বিঘ্ন একীকরণ নিশ্চিত করে স্থানীয় ডেটা সংগ্রহ, যৌক্তিক রায়, প্রোটোকল রূপান্তর, ব্রেকপয়েন্ট সারসংকলন, ডেটা এনক্রিপশন এবং কাস্টমাইজযোগ্য প্রোটোকল অফার করে।

Acrel EMS বৈদ্যুতিক অপারেশন এবং রক্ষণাবেক্ষণ প্ল্যাটফর্ম সাবস্টেশন অপারেশন এবং রক্ষণাবেক্ষণের জন্যও যথেষ্ট। এটি বৈদ্যুতিক পরামিতি এবং বর্তমান, ভোল্টেজ, শক্তি, সুইচের অবস্থা, ট্রান্সফরমার তাপমাত্রা, পরিবেশের তাপমাত্রা এবং আর্দ্রতা, জল নিমজ্জন, ধোঁয়া, ভিডিও এবং অ্যাক্সেস নিয়ন্ত্রণের মতো পরিবেশগত ডেটা সহ হাজার হাজার ব্যবহারকারী সাবস্টেশন থেকে ডেটার সাথে সংযোগ করতে পারে। অস্বাভাবিকতার ক্ষেত্রে, এটি 10 ​​সেকেন্ডের মধ্যে SMS এবং APP এর মাধ্যমে সতর্কতা সংকেত পাঠায়। প্ল্যাটফর্মটি মোবাইল অ্যাপের মাধ্যমে কর্মীদের অপারেশন এবং রক্ষণাবেক্ষণের কাজগুলি অর্পণ করে এবং একটি ক্লোজ-লুপ প্রক্রিয়া তৈরি করতে BeiDou পজিশনিং ব্যবহার করে কার্য সম্পাদন ট্র্যাক করে, দক্ষতা বৃদ্ধি করে এবং সময়মত ত্রুটি সনাক্তকরণ এবং সংশোধন সক্ষম করে।

ডেমো ওয়েবসাইট: http://cloud.acrel.cn
অ্যাকাউন্ট: একরেল
পাসওয়ার্ড: 123456

প্রকল্পের ফলাফল ও সুবিধা

পাওয়ার মনিটরিং

অপারেশন এবং রক্ষণাবেক্ষণ (O&M) প্ল্যাটফর্ম একটি 4G নেটওয়ার্কের মাধ্যমে কন্টেইনার-টাইপ সাবস্টেশনের পাওয়ার ডিস্ট্রিবিউশন সিস্টেম থেকে ডেটা সংগ্রহ করে। ডেটাতে বর্তমান, ভোল্টেজ, শক্তি, শক্তি এবং সুইচের স্থিতি রয়েছে, যা সাবস্টেশনে রিয়েল-টাইম এবং ঐতিহাসিক উভয় ডেটা প্রদান করে।

শক্তি পরিসংখ্যান

প্ল্যাটফর্মটি ব্যবহারের সময়-সময়ের শক্তি পরিসংখ্যান প্রদান করে, শক্তির ব্যবহার এবং খরচ বিশ্লেষণ করে পিক, শোল্ডার এবং অফ-পিক সময়কালে। এটি দৈনিক, মাসিক এবং বার্ষিক প্রতিবেদন তৈরি করে এবং বছরের পর বছর এবং মাসে মাসে বিশ্লেষণের মাধ্যমে ডেটা তুলনা করে। এটি ব্যবহারকারীদের অপারেশনাল খরচ গণনা করতে সাহায্য করে।

অসঙ্গতি অ্যালার্ম

প্ল্যাটফর্মটি কন্টেইনার-টাইপ সাবস্টেশনের বিভিন্ন পরামিতি নিরীক্ষণ করে, যেমন বর্তমান, ভোল্টেজ, শক্তি, সুইচের অবস্থা, ট্রান্সফরমার লোড রেট এবং ঘুরার তাপমাত্রা, বৈদ্যুতিক জয়েন্টের তাপমাত্রা, পরিবেশগত তাপমাত্রা এবং আর্দ্রতা, ধোঁয়া, জল নিমজ্জন, ভিডিও এবং অ্যাক্সেস নিয়ন্ত্রণ তথ্য। কোনো অসঙ্গতির ক্ষেত্রে, এটি তাত্ক্ষণিকভাবে APP এবং SMS এর মাধ্যমে রক্ষণাবেক্ষণ কর্মীদের কাছে অ্যালার্ম বার্তা পাঠায়।

অপারেশন এবং রক্ষণাবেক্ষণ ব্যবস্থাপনা

প্ল্যাটফর্মটি ব্যবহারকারীদের পরিদর্শন পরিকল্পনা তৈরি করতে, পরিদর্শনের সময় পাওয়া ত্রুটিগুলি রেকর্ড করতে, ত্রুটি দূর করার কাজের আদেশ জারি করতে এবং পরিদর্শন রুট এবং ত্রুটি দূর করার অগ্রগতি ট্র্যাক করতে সহায়তা করে। ব্যবহারকারীরা একটি ক্লোজড-লুপ O&M পরিচালনা প্রক্রিয়া সক্ষম করে, কাজের অগ্রগতির বিষয়ে প্রতিক্রিয়া প্রদান করতে পারে।

ব্যবহারকারীর প্রতিবেদন

O&M প্ল্যাটফর্ম স্বয়ংক্রিয়ভাবে পাওয়ার ব্যবহার এবং অপারেশনাল ডায়াগনস্টিকস সম্পর্কে ব্যবহারকারীর প্রতিবেদন তৈরি করে। এটি পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের উপর পর্যায়ক্রমিক ডায়গনিস্টিক রিপোর্ট প্রদান করে, বিদ্যমান সমস্যাগুলির সংক্ষিপ্তসার দেয় এবং উন্নতির পরামর্শ দেয়।

এছাড়াও, প্ল্যাটফর্মটি পরিবেশগত পর্যবেক্ষণ, ভিডিও নজরদারি, পাওয়ার গুণমান বিশ্লেষণ, চাহিদা বিশ্লেষণ এবং সরঞ্জামের ইনভেন্টরি ম্যানেজমেন্ট ফাংশন সরবরাহ করে। এই বৈশিষ্ট্যগুলি ব্যবহারকারীদের ভৌগলিকভাবে বিচ্ছুরিত এবং অসংখ্য কন্টেইনার-টাইপ সাবস্টেশন পরিচালনা করতে, পাওয়ার সাপ্লাই নির্ভরযোগ্যতা এবং সরঞ্জামের আয়ুষ্কাল বাড়াতে এবং O&M এবং পাওয়ার ব্যবহারের খরচ কমাতে সহায়তা করে।

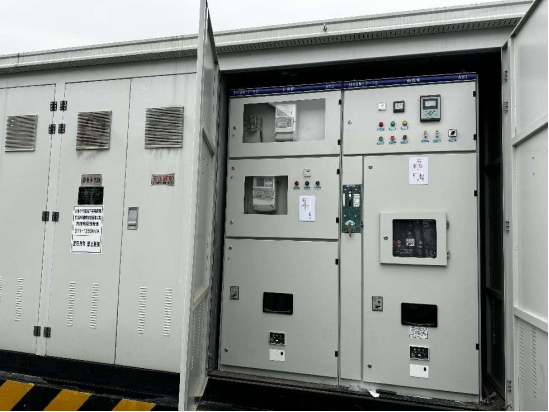

প্রকল্পের ফলাফল ও সুবিধাField Installation
