এলিভেটর এনার্জি ফিডব্যাক মিটারিং সলিউশন

লিফটগুলি সাধারণত সম্ভাব্য শক্তি লোড। নিম্নলিখিত তিনটি নির্দিষ্ট কাজের অবস্থার অধীনে, লিফ্ট ট্র্যাকশন মেশিন (মোটর) একটি শক্তি-গ্রাহক অবস্থা থেকে একটি জেনারেটর অবস্থায় রূপান্তরিত হয়, যা পুনর্জন্মমূলক বৈদ্যুতিক শক্তি উত্পাদন করে।

• ভারী-লোড নিম্নগামী ভ্রমণ: গাড়ির ওজন কাউন্টারওয়েটকে ছাড়িয়ে যায়, মাধ্যাকর্ষণ গাড়িটিকে নিচের দিকে টানে এবং মোটরটি ঘোরানো এবং শক্তি উৎপন্ন করার জন্য চালিত হয়।
• হালকা-লোড/খালি-লোড ঊর্ধ্বগামী ভ্রমণ: কাউন্টারওয়েট গাড়ির চেয়ে ভারী, গাড়িটিকে উপরের দিকে টানছে, এবং মোটর একইভাবে শক্তি উৎপন্ন করতে বিপরীত দিকে চালিত হয়।
• মন্থর ব্রেকিং: টার্গেট মেঝেতে পৌঁছনোর আগে থেমে না যাওয়া পর্যন্ত লিফ্টের গতি কমে যায়, ব্যাপক যান্ত্রিক গতিশক্তি মুক্ত হয়।

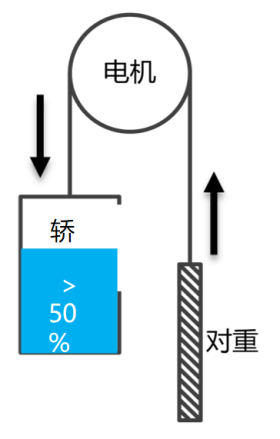

চিত্র 1: লিফট উৎপন্ন অবস্থার পরিকল্পিত চিত্র

লিফট ব্যবহারের ফ্রিকোয়েন্সির উপর ভিত্তি করে, একটি এনার্জি ফিডব্যাক ডিভাইস যোগ করার ফলে লিফট প্রতি গড় পাওয়ার সেভিং রেট 30% হয়, যার পিকগুলি 40%-এর উপরে পৌঁছায়, যা উচ্চ লিফট ভলিউম সহ আধুনিক বিল্ডিংগুলিতে শক্তি দক্ষতার জন্য গুরুত্বপূর্ণ।

I. শক্তি পুনরুদ্ধার নীতি

পরিবর্তন ছাড়াই প্রচলিত লিফটে, উত্পন্ন বৈদ্যুতিক শক্তি ফ্রিকোয়েন্সি কনভার্টারের ডিসি বাস ভোল্টেজ বাড়ায়। সিস্টেমটি শুধুমাত্র একটি ব্রেকিং রোধের মাধ্যমে এই শক্তিকে তাপ হিসাবে বিলুপ্ত করতে পারে, যা শুধুমাত্র শক্তি খরচ করে না কিন্তু মেশিনের ঘরের তাপমাত্রাও বাড়ায়, যা চিত্র 2-এ দেখানো হিসাবে সরঞ্জামের ক্রিয়াকলাপকে প্রভাবিত করে।

একটি শক্তি প্রতিক্রিয়া ডিভাইস যোগ করার পরে, শক্তি পুনরুদ্ধার প্রধানত নিম্নলিখিত পদক্ষেপগুলি নিয়ে গঠিত:

• শক্তি ক্যাপচার: লিফট দ্বারা উত্পন্ন এসি শক্তি প্রথমে ফ্রিকোয়েন্সি কনভার্টার দ্বারা ডিসি পাওয়ারে সংশোধন করা হয় এবং ডিসি সার্কিট ক্যাপাসিটরে সংরক্ষণ করা হয়।
• বুদ্ধিমান বিপরীত: যখন DC বাস ভোল্টেজ সেট থ্রেশহোল্ড অতিক্রম করে, তখন শক্তি ফিডব্যাক ডিভাইস (মূল উপাদানগুলির মধ্যে রয়েছে IGBT ফুল-ব্রিজ ইনভার্টার এবং DSP মাইক্রোপ্রসেসর) ব্রেকিং প্রতিরোধকের আগে সক্রিয় হয়, DC-কে থ্রি-ফেজ এসি পাওয়ারে রূপান্তর করে একই ফ্রিকোয়েন্সি, ফেজ এবং ভোল্টেজ কম-ভোল্টেজ গ্রিডের মতো।
• পরিশোধন এবং প্রতিক্রিয়া: বিল্ডিংয়ের এসি পাওয়ার গ্রিডে নিরাপদে ফেরত পাঠানোর আগে সুরেলা দূষণ দূর করার জন্য ফিল্টারিং চুল্লির মতো উপাদানগুলির মাধ্যমে উল্টানো আউটপুট কারেন্টকে বিশুদ্ধ করা হয়।

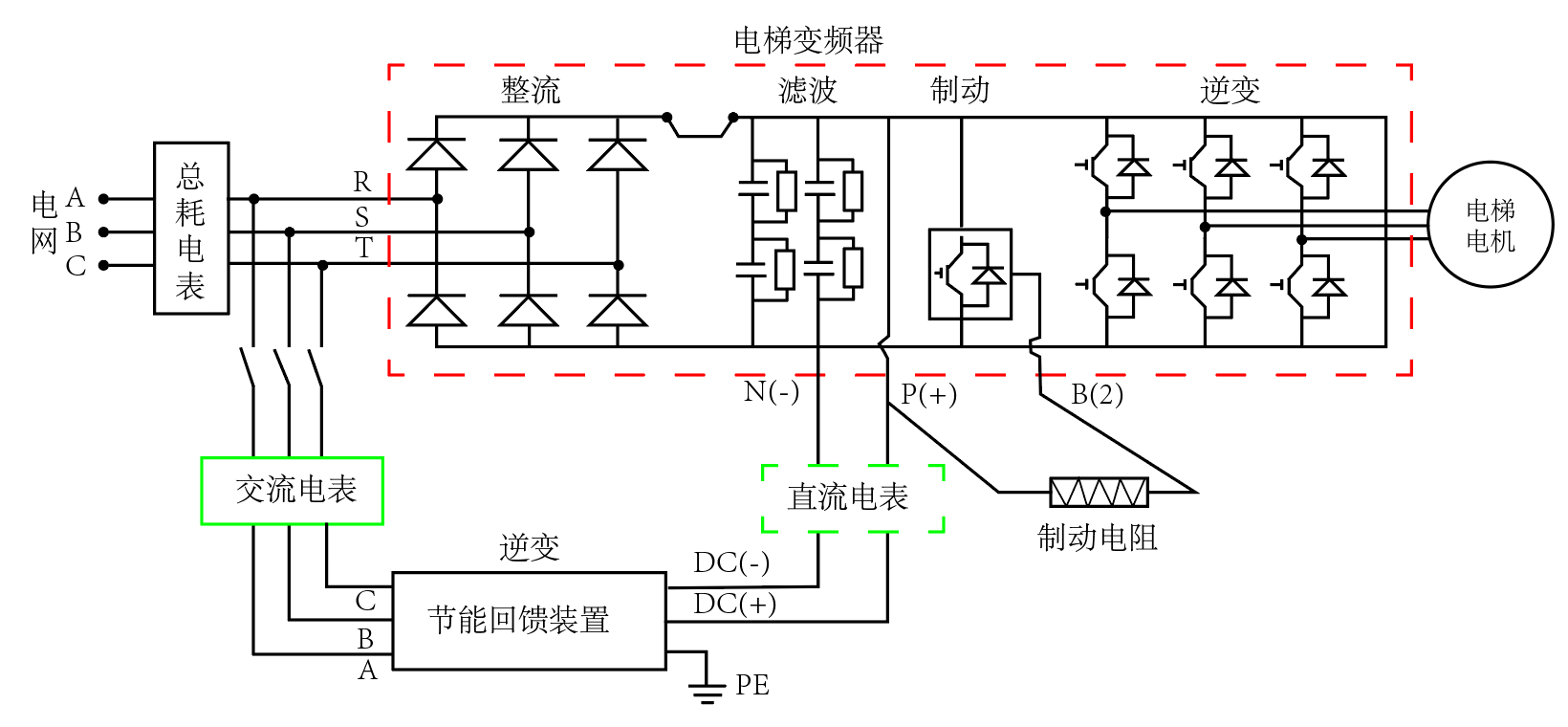

চিত্র 2: লিফট শক্তি পুনরুদ্ধারের পরিকল্পিত চিত্র

২. প্রাসঙ্গিক স্ট্যান্ডার্ড প্রয়োজনীয়তা

এলিভেটর এনার্জি ফিডব্যাক টেকনোলজিতে নিবেদিত একটি জাতীয় স্ট্যান্ডার্ডের লক্ষ্য প্রযুক্তিগত প্রয়োজনীয়তা, পরীক্ষার পদ্ধতি এবং নিরাপত্তা কর্মক্ষমতা নিয়ন্ত্রণ করা। এটি পরিবর্তনশীল-ফ্রিকোয়েন্সি গতি-নিয়ন্ত্রিত লিফটের ক্ষেত্রে প্রযোজ্য যা AC 400V এবং নীচের রেটযুক্ত ভোল্টেজ সহ TN-S সিস্টেমের সাথে সংযুক্ত অনিয়ন্ত্রিত সংশোধন সহ। মান কঠোর কর্মক্ষমতা সূচক নির্দিষ্ট করে:

• দক্ষতা গ্রেডিং: লোডের উপর ভিত্তি করে তিনটি স্তরে বিভক্ত; দক্ষতা 25% লোডে ≥85%, 50% লোডে ≥90%, এবং 100% লোডে ≥95%।
• পাওয়ার কোয়ালিটি (হারমোনিক লিমিট): প্রতিক্রিয়া বর্তমানের মোট হারমোনিক বিকৃতি (THDi) 5% এর বেশি হওয়া উচিত নয়, বিজোড় এবং এমনকি সুরেলা বিষয়বস্তুর জন্য স্পষ্ট সীমা সহ।
• পাওয়ার ফ্যাক্টর: 0.90 এর কম নয় যখন আউটপুট পাওয়ার রেটেড পাওয়ারের 50% সমান।
• নিরাপত্তা এবং সুরক্ষা: ডিভাইসটিতে অবশ্যই অ্যান্টি-আইল্যান্ডিং, ওভার-ভোল্টেজ, আন্ডার-ভোল্টেজ, শর্ট-সার্কিট, ওপেন-সার্কিট এবং গ্রিড ফ্রিকোয়েন্সি অ্যানোমালি সুরক্ষা সহ ব্যাপক সুরক্ষা বৈশিষ্ট্য থাকতে হবে।

স্ট্যান্ডার্ডটি পরীক্ষার প্ল্যাটফর্ম নির্মাণ, পরীক্ষার শর্তাবলী এবং পরিমাপ পদ্ধতিগুলি নির্দিষ্ট করে, যেমন রূপান্তর দক্ষতা গণনা করতে DC সাইড (ইনপুট) এবং এসি সাইডে (আউটপুট) সিঙ্ক্রোনাস মিটারিংয়ের জন্য উচ্চ-নির্ভুল দ্বিমুখী শক্তি মিটার ব্যবহার করা।

III. এলিভেটর এনার্জি ফিডব্যাক মিটারিং সিলেকশন স্কিম

প্রকৃত পরিবর্তন প্রকল্পে, দক্ষতা এবং বিদ্যুতের গুণমান যাচাই করতে AC এবং DC উভয় দিকেই মিটার স্থাপন করতে হবে।

এসি গ্রিড-সংযুক্ত পার্শ্ব (পরিসংখ্যানগত শক্তি খরচ এবং প্রতিক্রিয়া ভলিউম)

• আবেদন: এলিভেটর পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট 3-ফেজ 380V ইনপুট বা ফিডব্যাক গ্রিড-সংযোগ পয়েন্ট।
• উদ্দেশ্য: ব্যাপক শক্তি-সঞ্চয় লাভের মূল্যায়ন করতে গ্রিড থেকে মোট খরচ এবং গ্রিডে ফেরত পুনরুত্পাদন শক্তি গণনা করুন।

তারযুক্ত নেটওয়ার্কিং স্কিম (ইঞ্জিনিয়ারিং স্ট্যান্ডার্ড):

প্রস্তাবিত মডেল: DTSD1352 তিন-ফেজ রেল এনার্জি মিটার .

বৈশিষ্ট্য: থ্রি-ফেজ ফোর-ওয়্যার, 0.5S ক্লাস ফোর-কোয়াড্রেন্ট দ্বিমুখী মিটারিং সমর্থন করে, এক্সটার্নাল স্প্লিট-কোর কারেন্ট ট্রান্সফরমার (CT) এর সাথে যুক্ত, নতুন আবাসিক বা বাণিজ্যিক লিফটে ব্যাচ রিট্রোফিটিং এর জন্য আদর্শ।

চিত্র 3: DTSD1352 থ্রি-ফেজ এসি রেল এনার্জি মিটার

ওয়্যারলেস আইওটি স্কিম (কঠিন তারের জন্য):

প্রস্তাবিত মডেল: ADW300 সিরিজ বেতার IoT শক্তি মিটার .

বৈশিষ্ট্য: ঐচ্ছিক 4G/WiFi মডিউল, TCP দ্বিমুখী স্বচ্ছ ট্রান্সমিশনের জন্য নেটিভ সমর্থন। প্ল্যাটফর্মে সরাসরি ডেটা আপলোড করা হয়, পুরানো আবাসিক এলাকা বা বিক্ষিপ্ত লিফটের জন্য উপযুক্ত।

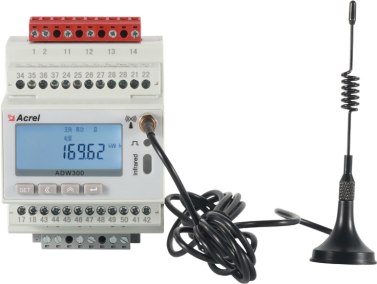

চিত্র 4: ADW300 তিন-ফেজ AC IoT শক্তি মিটার

ডিসি ফিডব্যাক বাস সাইড (সুনির্দিষ্ট পুনর্জন্মগত ডিসি মিটারিং)

• আবেদন: এনার্জি ফিডব্যাক ডিভাইসের ভিতরে ডিসি বাস সাইড (যেমন, DC540V/750V বাস)।
• উদ্দেশ্য: স্বাধীনভাবে কনভার্টারের কার্যকারিতা পরিমাপ করুন বা, যখন লিফ্ট এনার্জি স্টোরেজ সিস্টেম (সুপারক্যাপাসিটর/লিথিয়াম ব্যাটারি) এর সাথে পেয়ার করা হয়, তখন ডিসি রিজেনারেটিভ চার্জিং/ডিসচার্জিং প্রক্রিয়াটিকে সুনির্দিষ্টভাবে পরিমাপ করুন।

প্রস্তাবিত মডেল: DJSF1352-RN দ্বিমুখী ডিসি রেল এনার্জি মিটার .

বৈশিষ্ট্য: ভোল্টেজ কভারেজ DC 0-1000V, 75mV শান্ট বা 0-20mA/0-5V/0-10V হল সেন্সর সমর্থন করে, ডুয়াল ডিসি ইনপুট, নির্ভুলতা 0.5 বা 1 শ্রেণীতে সক্ষম।

চিত্র 5: DJSF1352-RN DC এনার্জি মিটার এবং হল সেন্সর

ডেটা অধিগ্রহণ স্কিম

প্রস্তাবিত মডেল: ANet-1E2SM-4G বা AWT100-4G .

বৈশিষ্ট্য: স্ট্যান্ডার্ড প্রোটোকল ব্যবহার করে RS485 এর মাধ্যমে ফিল্ড ডিভাইসের ডাউনস্ট্রিম অধিগ্রহণ (যেমন, Modbus-RTU), 4G/WiFi বা ইথারনেটের মাধ্যমে আপস্ট্রিম ওয়্যারলেস যোগাযোগ, রেল মাউন্টিং।

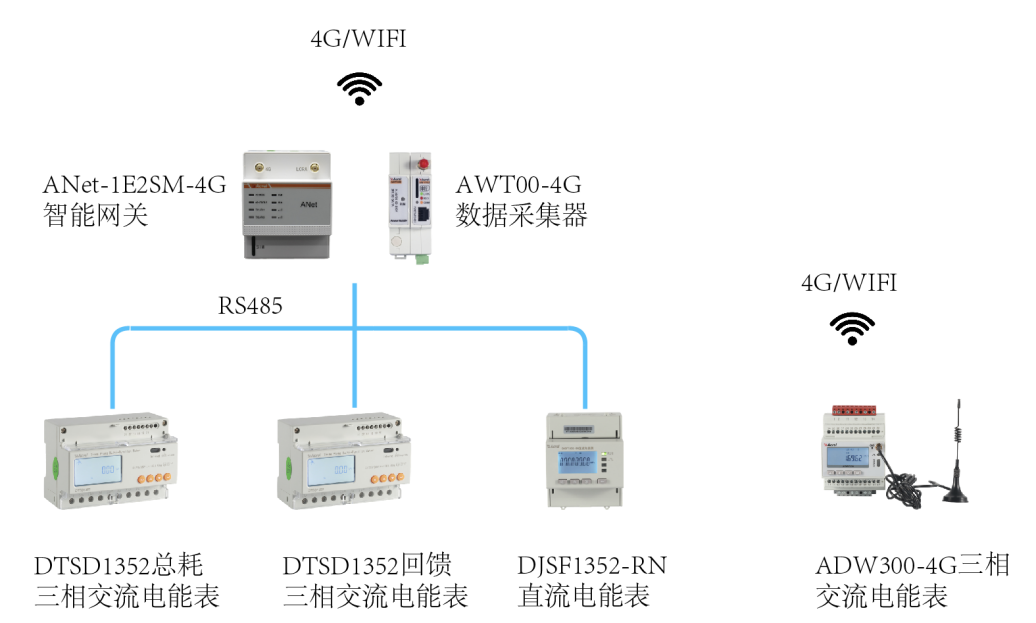

চিত্র 6: ANet-1E2SM-4G এবং AWT100-4G ডেটা অধিগ্রহণ প্রকল্প

IV এলিভেটর এনার্জি ফিডব্যাক ম্যানেজমেন্ট সিস্টেম সলিউশন

একটি IoT শক্তি প্ল্যাটফর্ম হল একটি স্বাধীনভাবে বিকশিত SaaS ক্লাউড প্ল্যাটফর্ম যা মাল্টি-প্রটোকল অ্যাক্সেস এবং মাল্টি-টার্মিনাল অ্যাক্সেস সমর্থন করে, শক্তি পর্যবেক্ষণ, দক্ষতা বিশ্লেষণ, পাওয়ার গুণমান বিশ্লেষণ, অ্যালার্ম ম্যানেজমেন্ট এবং রিপোর্ট তৈরি করে, দূরবর্তী ভিজ্যুয়াল ম্যানেজমেন্ট এবং লিফট শক্তি প্রতিক্রিয়ার বুদ্ধিমান বিশ্লেষণ অর্জন করে। ব্যবহারকারীরা ইনস্টলেশনের পরে একটি অ্যাপের মাধ্যমে একটি QR কোড স্ক্যান করে, প্রয়োজনীয় ডেটা পরিষেবাগুলি পেতে মোবাইল বা PC WEB টার্মিনাল ব্যবহার করে ডেটা ডিবাগিং সম্পূর্ণ করতে পারেন। আরো তথ্য পাওয়া যায় এনার্জি আইওটি ক্লাউড প্ল্যাটফর্ম .

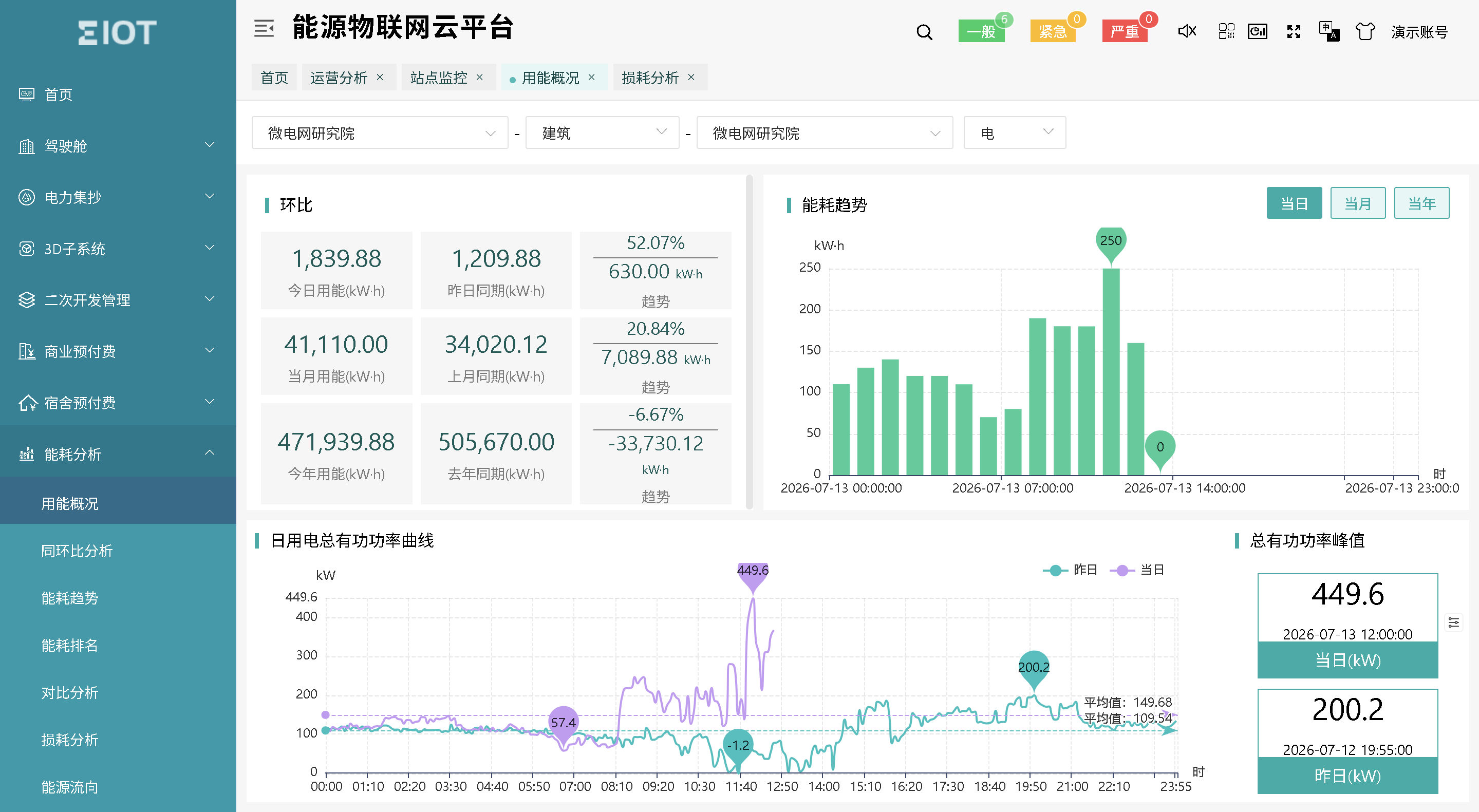

চিত্র 7: IoT শক্তি ক্লাউড প্ল্যাটফর্ম

এলিভেটর এনার্জি ফিডব্যাক ইকুইপমেন্ট সিলেকশন টেবিল

পণ্যের ছবি	নাম	মডেল	ফাংশন	আবেদন
	তিন-পর্যায় এসি এনার্জি মিটার	DTSD352	তিন-পর্যায় current, voltage, time-of-use energy, positive/negative energy statistics, multi-rate settings, precision 0.5S, RS485 interface.	লিফট বিতরণ ইনপুট বা প্রতিক্রিয়া পয়েন্ট
	মাল্টিফাংশন মিটার	ADW300	তিন-পর্যায় electrical parameters, time-of-use energy, split-core CT, hot-swappable, RS485, 4G wireless. Precision 0.5S class.	লিফট বিতরণ ইনপুট বা প্রতিক্রিয়া পয়েন্ট
	ডিসি এনার্জি মিটার	DJSF1352-RN	ডিসি ভোল্টেজ, বর্তমান, শক্তি, ইতিবাচক/নেতিবাচক শক্তি, হল সেন্সর সমর্থন।	এলিভেটর কনভার্টার ডিসি আউটপুট
	হল সেন্সর	AHKC-EKA	DC 0-(5-500)একটি বর্তমান পরিমাপ, DC 4-20mA আউটপুট।	ম্যাচিং ডিসি এনার্জি মিটার
	স্মার্ট গেটওয়ে	ANet-2E4SM	এমবেডেড লিনাক্স, নেটওয়ার্ক সকেট সমর্থন, ডেটা কম্প্রেশন, AES/MD5 নিরাপত্তা, প্রোটোকল সমর্থন: Modbus, ModbusTCP, DL/T645, 101, 103, 104।	Acrel-EIOT বা তৃতীয় পক্ষের প্ল্যাটফর্মগুলিতে অভিযোজিত
	ওয়্যারলেস রাউটার	AWT100-4G	ডেটা অধিগ্রহণ এবং 4G আপলিংক, স্বচ্ছ ট্রান্সমিশন।	Acrel-EIOT বা তৃতীয় পক্ষের প্ল্যাটফর্মগুলিতে অভিযোজিত
	এনার্জি আইওটি ক্লাউড প্ল্যাটফর্ম	Acrel-EIOT	এতে ডেটা অধিগ্রহণ, ডেটা বিশ্লেষণ, ফল্ট সতর্কতা, ডেটা রিপোর্টিং এবং সরঞ্জাম সম্পদ ব্যবস্থাপনার মতো ফাংশন রয়েছে। এটি কমিশনিংয়ের জন্য APP-ভিত্তিক QR কোড স্ক্যানিং সমর্থন করে, যা মূলত কমিশনিং-মুক্ত অপারেশন অর্জন করতে পারে।	স্থাপনার বিকল্পগুলির মধ্যে রয়েছে ব্যক্তিগত ক্লাউড স্থাপনা, সর্বজনীন ক্লাউড স্থাপনা, এবং ডেটা হোস্টিং পরিষেবা৷
